      Упражнение 1 – Основы Rhino

      Выберите в полосе меню файл (File)->Открыть (Open).

      Упражнение 1 – Основы Rhino

      1. Выберите в полосе меню файл (File)->Открыть (Open).

        КНОПКА:


      2. В диалоговом окне Открыть (Open) выберите First Model.3dm и нажмите на кнопке Открыть . Вы найдете этот файл в папке с примерами.

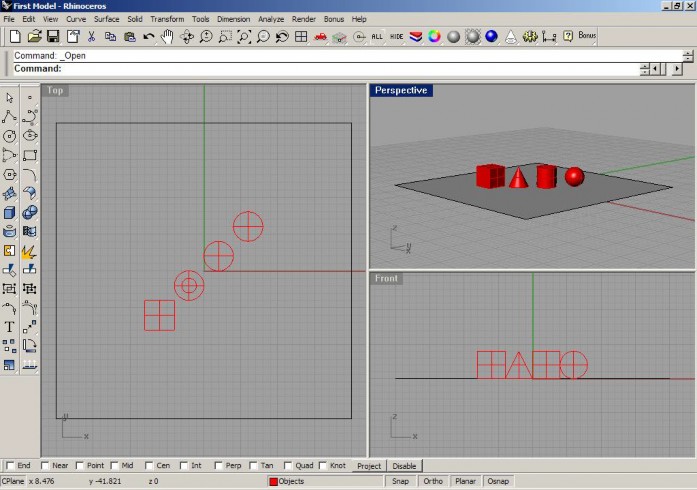

        Два ортографических (параллельных) окна проекции и одно перспек тивное.

        Эта модель содержит 5 объектов: К уб (Cube), Конус (Cone), Цилиндр (Cylinder), Сферу (Sphere) и Прямоугольную плоскость ( Rectangular plane).

        Вы не сможете выделить и переместить плоскость. Как сделать это, вы узнаете позже. Сейчас она выступает в качестве ограничителя для объектов в «безграничном» пространстве графической области Rhino.

      3. Выберите в полосе меню Вид ( View)->Размещение окна проекции ( Viewport Layout) и затеем нажмите 4 окна проекций (4 Viewports).

        КНОПКА:

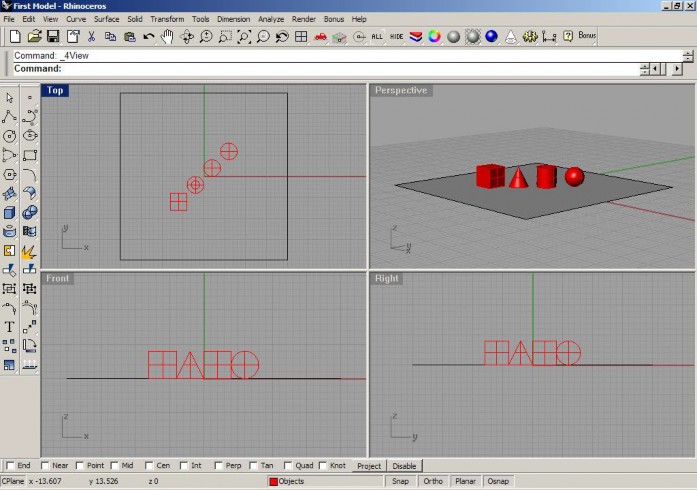

        Три ортографических (параллельных) окна проекций и одно перспективное.

      4. В строке состояния нажмите переключатель Привязка ( Snap) для активизации привязки к сетке. Привязка к сетке может быть уже активирована. Будьте осторожны, чтобы не выключить привязку вместо ее включения. Если привязка к сетке включена, слово «Привязка» будет вы полнено черным толстым шрифтом на строке состояния, к тому же фон переключателя будет светлее, чем обычно. Если привязка выключена, слово отображается тонким шрифтом на сером фоне. Это правило относи тся и к другим переключателям, расположенным на строке состояния.

        Заметка: Это важный этап. Привязка к сетке обеспечивает передвижение курсора мышки в пределах определенного интервала. В этой модели по умолчанию привязка к сетке задана половиной стороны я чейки сетки. Привязка к сетке помогает сохранить точность при расположении объектов модели относительно друг друга, подобно конструктору LEGO.
      5. Активируйте окно проекции Перспектива (Perspective) щелчком ЛКМ в нем.

        Заголовок окна проекции подсве тится синим цветом при этом. В активном окне проекции выполняются все команды и опции.

        Заметка: Почти все команды полосы меню дублируются на основной и главной панелях инструментов в виде кнопок быстрого доступа!
      6. Выберите в полосе меню Визуализация ( Render) и нажмите Затемнение ( Shade). КНОПКА:


        Объекты будут сглажены. Эта операция позволяет предварительно посмотреть объекты модели в цветном варианте. В режиме затемнения вы также можете манипулировать видом в окне проекции (масштабировать, передвигать и др.)


        Затемненный вид.

      7. Выберете в полосе меню Визуализация (Render) и нажмите Визуализация ( Render).

        КНОПКА:


        Визуализированная модель открывается в отдельном диалоговом окне. Модель от ображается в цветах назначенных слоям. Вы также можете разместить в модели Источники света (Lights). Как сделать это вы узнаете позже. Вы не сможете манипулировать видом в диалоговом окне визуализации (кроме масштабирования через элемент меню Zoom в окне визуализации), но есть возможность сохранения рисунка в файл в различных графических форматах.

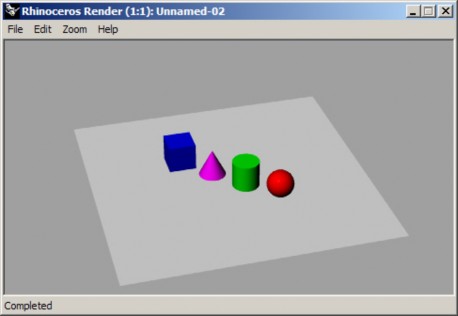

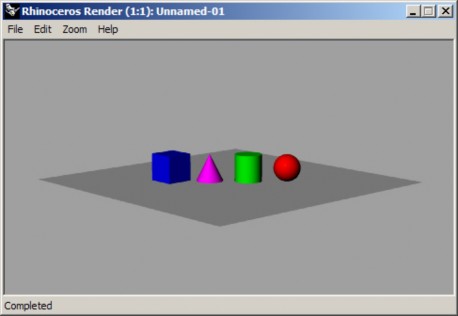

        Визуализация.

      8. Закройте диалоговое окно визуализации ответив Нет (No) на появившийся вопрос.

      9. В окне проекции Перспектива (Perspective) при зажатой ПКМ перемещайте курсор мышки для вращения вида.

      10. Выберете в полосе меню Визуализация (Render) и нажмите Затемнение ( Shade).


        Измененный вид при затемненном отображении .

        Плоскость помогает сохранить правильную ориентацию при манипулировании видом окна проекции. Если объекты исчезли, значит, вы смотрите на плоскость снизу.


      11. Выберете в полосе меню Визуализация (Render) и нажмите Визуализация ( Render).

      Визуализированный измененный вид модели. 12 Закройте окно визуализации.

      13 Для вращения вашего вида и установки вида на нижнюю часть объектов переместите курсор при зажатой ПКМ из нижней части окна проекции в верхнюю часть его.

      КНОПКА:

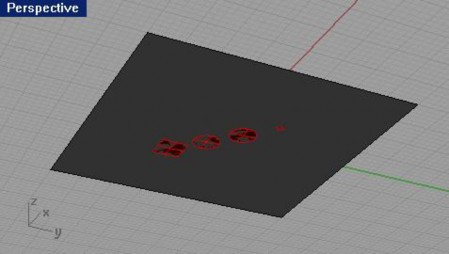

      Вид на объекты модели снизу в затемненном режиме отображения. Для возврата к прежнему виду окна проекции :

      Нажмите клавишу Home.

      Если вы «потерялись» в окне проекции Перспектива (Perspective):

      1. Выберите из полосы меню Вид ( View)->Назначить вид (Set View)->Перспектива (Perspective).

      2. Выберите из полосы меню Вид ( View)-> Размещение окна проекции ( Viewport Layout) и затеем нажмите 4 окна проекций (4 Viewports).

      Это вернет установку видов в окнах проекций к стандартному состоянию (по умолчанию).

      Навигация вокруг модели

      Вы использовали ПКМ для вращения вида в окне проекции Перспектива (Perspective). Вы можете зажать клавишу Shift и переместить курсор мышки при зажатой ПКМ для панорам ирования. Перемещение курсора мышки при зажатой ПКМ для вращения вида в окне проекции не нарушает ход выполнения других команд.

      Панорамирование (Pan)

      Применяется для смещение вида в окнах проек ций по плоскости (как листок с картинкой на столе). Для панорамирования вида в окне проекции:

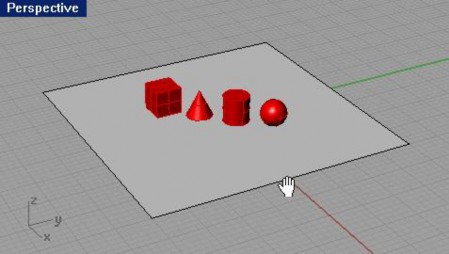

      В окне проекции Перспектива (Perspective) зажмите клавишу Shift и переместите курсор мышки при зажатой ПКМ для панорамирования вида. При этом курсор мышки превратится в ладонь

      .

      КНОПКА:



      Масштабирование (Zoom)

      Иногда вам будет необходимо приблизить или отдалить объекты модели для лучшего рассмотрения деталей. Это называется масштабированием ( Zooming). Есть несколько способов выполнить это. Самый легкий путь к осуществлению задуманного – зажать клавишу Ctrl и переместить вниз или вверх курсор мышки в окне проекции при зажатой ПКМ. Если на мышке имеется колесико прокрутки, его можно использовать для достижения того же результата.

      Заметка: Иногда вместо панорамирования или вращения происходят непредвиденные вещи. Например: однократное нажатие ПКМ вместо зажатия ее, приводит к повтору последней выполненной кома нды и неожиданным результатам; если при панорамировании в другом окне проекции, объекты в нем стали затемненными (Shaded), значит, вы забыли отключить режим затемнения в предыдущем окне нажатием клавиши Esc ли ПКМ.

      Для масштабирования:

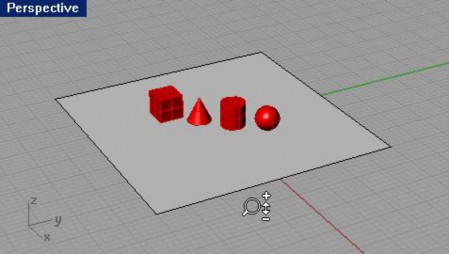

      В окне проекции сверху ( Top) зажмите клавишу Ctrl и ПКМ и переместите курсор мышки вверх или вниз , при этом указатель изменит свою форму

      .

      Вниз – отдаление объектов. Вверх – приближение объектов.

      КНОПКА:



      Панорамирование с помощью клавиши Ctrl и ПКМ.

      Масштабирование до заполнения (Zoom Extents)

      Приводит к заполнению объектами всего пространства вида окна проекции на сколько это возможно. Вы можете использовать эту команду для обеспечения лучшего рассмотрения деталей объектов модели.

      Для масштабирования до заполнения:

      Выберите из полосы меню Вид ( View)->Масштабирование (Zoom)->До заполнения (Extents).

      КНОПКА:


      Для масштабирования до заполнения во всех окнах прое кций:

      Выберите из полосы меню Вид ( View)->Масштабирование (Zoom)->До заполнения все (Extents All). КНОПКА:


      Перемещение объектов

      Теперь настало время научиться перемещать объекты модели. Вы можете выполнить это во всех окнах проекций. В открытой в настоящий момент модели включена привязка к сетке (см. выше), которая обеспечивает высокую точность перемещения объектов.

      Для перемещения объектов:

      1. Нажмите ЛКМ на Конусе (Cone) в окне проекции Перспектива ( Perspective). Конус выделится желтым цветом, ч то означает его выделение.

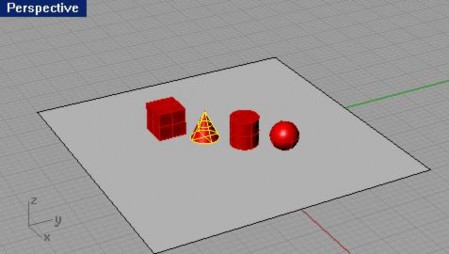

        Подсвеченный конус при выделении.

      2. Зажав ЛКМ на конусе переместите его в окне проекции Перспектива (Perspective) и за ним потянется линия (трек линия), показывающая смещение объекта относительно его предыдущего расположения.

        Постарайтесь расположить конус в центре цилиндра, контролируя положения объектов во всех окнах проекций. Перемещение происходит в пределах (на) плоскости окна проекции, которая называется Конструкционной плоскостью (Construction Plane). Каждое окно проекции имеет собственную конструкционную плоскость. Вы узнаете об этом инструменте больше при изучении следующих разделов.

        КНОПКА:

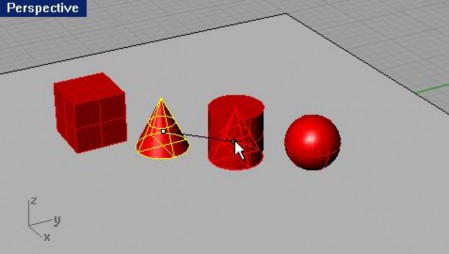

        Перемещение конуса.

      3. В окне проекции Спереди (Front) попытайтесь переместить конус на вершину цилиндра, наблюдая за происходящим в окне проекции Перспектива (Perspective). Контроль за перемещением объектов во всех окнах проекции является хорошим тоном в моделировании и позволяет достичь высокой точности расположения объектов.

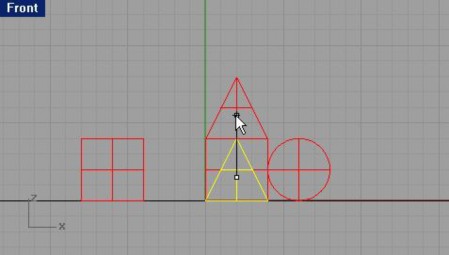

        Перемещение конуса в окне проекции спереди ( Front).

      4. Активируйте окно проекции Перспектива (Perspective).

      5. Выберете в полосе меню Визуализация (Render) и нажмите Затемнение ( Shade).


        Затемненная модель.

      6. Выберете в полосе меню Визуализация (Render) и нажмите Визуализация ( Render).

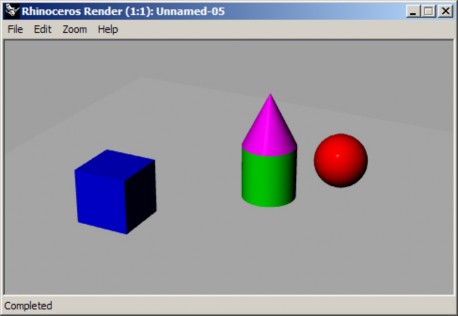

      Визуализированная модель.

      Постарайтесь отработать навыки перемещения объектов сцены в различных окнах проекций в разных направлениях и позициях относительно друг друга. Практикуйтесь в изменении вида окон проекций. Успехов!

      Закройте открытую модель и ответьте Не т (No) на вопрос – Сохранить текущие изменения? ( Save current changes?).

      Копирование объектов (Copy)

      Применяется, как вы уже догадались д ля увеличения количества объектов, путем создания копий объекта выбранного в качестве исходного (материнского) .

      Для копирования объектов:

      1. Выберите в полосе меню файл (File)->открыть (Open).

      2. В диалоговом окне Открыть (Open) выберите First Model.3dm. 3 Нажмите ЛКМ на кубе ( Cube) для его выделения.

      4 Выберите в полосе меню Трансформация ( Transform) и нажмите Копировать (Copy).

      КНОПКА:


      В центре курсора отобразиться красный маркер .

      Этот маркер помогает в выборе места, относительно которого будут выполняться копии. 3 Нажмите ЛКМ в любой области окна проекции сверху ( Top).

      При перемещении мышки за маркером потянется трек – линия, показывающая связь копии с оригиналом.

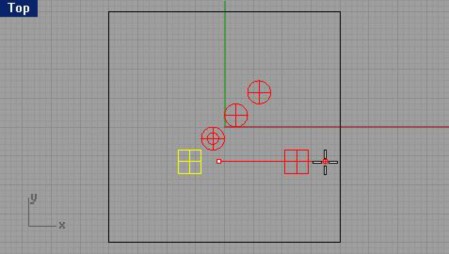

      Выделение и копирование куба.

      1. Нажмите ЛКМ в любом месте, где захотите разместить первую копию.

        Можете масштабировать вид окна проекции при помощи метод ов описанных выше.

      2. Нажимайте ЛКМ в любых мес тах, в которых захотите разместить последующие копии куба.

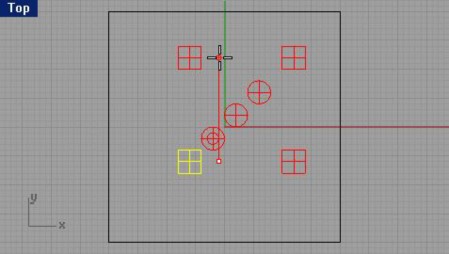

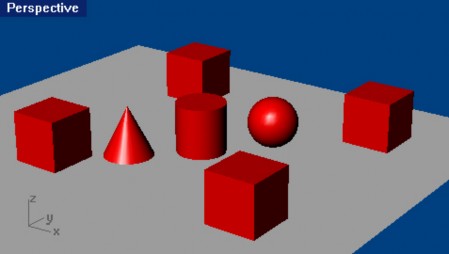

        Несколько копий куба.

      3. Когда вы создадите нужное количество копий, нажмите клавишу Enter или ПКМ. 7 Можете затемнить или визуализировать объекты модели как описывалось ранее.


      Отработайте навыки создания копий. Успехов!

      ЧАСТЬ 2:СОЗДАНИЕ ГЕОМЕТРИИ


      3 СОЗДАНИЕ ДВУ – РАЗМЕРНЫХ ОБЪЕКТОВ

      Рисование линий

      Команды Линия (Line) и Полилинии (Polyline) позволяют рисовать сегментированные линии . Команда Линия создает линию, состоящую из одного или нескольких сегментов . Команда полилинии служит для создания продолжающейся линии из конца одного сегмента в конец другого, состоящую, в конечном итоге, из одного сегмента с множеством точек .
