Упражнение 27 – Опции отображения

Упражнение 27 – Опции отображения

Откройте файл Camera.3dm. Мы будем использовать эту модель для тренировки изменения видов.

Для изменения Размещение окон проекций:

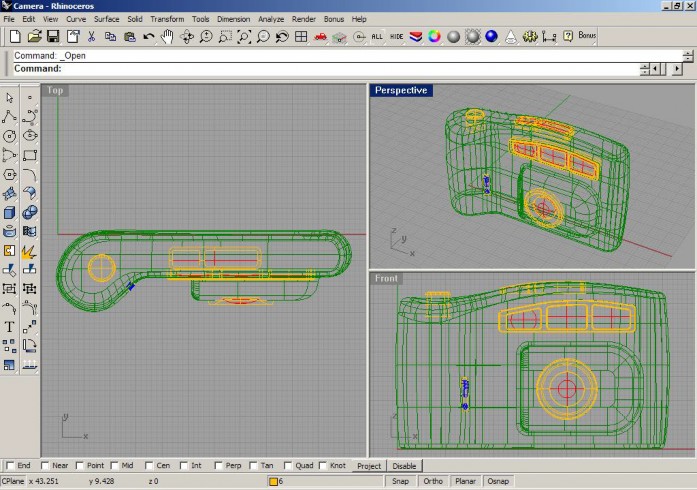

1 Выберите Вид (View)->Размещение окна проекции ( Viewport Layout)->4 окна проекций (4 Viewports). 2 Выберите Вид (View)->Масштабирование (Zoom)->До заполнения все (Extents All).

Для изменения количества окон проекций:

1. Сделайте активным окно проекции Сверху ( Top).

2. Выберите Вид (View)->Размещение окна проекции ( Viewport Layout)->Разбить по вертикали ( Split Vertical).

   КНОПКА:



3. Выберите Вид (View)-> Назначить вид (Set View)->Снизу (Bottom).

   КНОПКА:



4. Выберите Вид (View)->Масштабирование (Zoom)->До заполнения все (Extents All). 5 Сделайте активным окно проекции Спереди ( Front).

1. Выберите Вид (View)->Размещение окна проекции ( Viewport Layout)->Разбить по вертикали (Split Vertical).

   КНОПКА:



2. Выберите Вид (View)-> Назначить вид (Set View)->Слева (Left).

   КНОПКА:

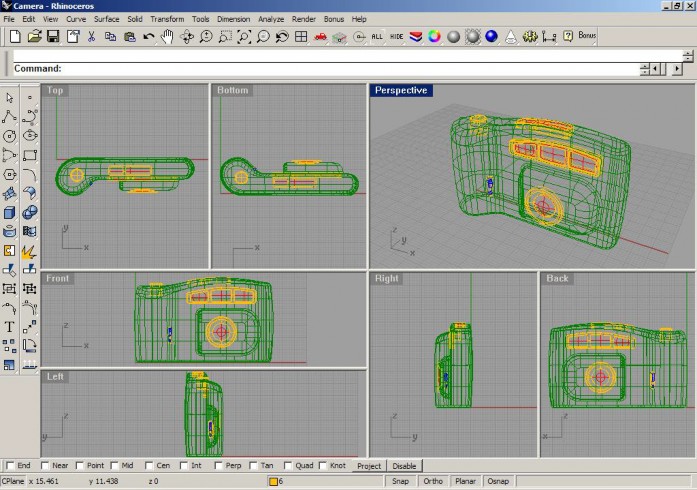

3. Выберите Вид (View)->Масштабирование (Zoom)->До заполнения все (Extents All). 9 Сделайте активным окно проекции Справа ( Right).

1. Выберите Вид (View)->Размещение окна проекции ( Viewport Layout)->Разбить по вертикали ( Split Vertical).

2. Выберите Вид (View)-> Назначить вид (Set View)->Сзади (Back).

   КНОПКА:



3. Выберите Вид (View)->Масштабирование (Zoom)->До заполнения все (Extents All). Для согласования окон проекций:

1. Сделайте активным окно проекции Спереди ( Front).

2. Выберите Вид (View)->Масштабирование (Zoom)->Согласовать (Synchronize Views). Можно также ввести символы SY в командной строке для выполнения этой же операци и.

Все виды будут согласованы по размеру и масштабу отображения с активным окном проекции и выровнены между собой.

Для изменения размера и расположения окон проекций:

1. Поместите курсор мышки на одно из ребер, разделяющих окна проекций и после того к ак, указатель примет следующий вид ,


   ,удерживая ЛКМ зажатой переместите разделительную линию для изменения размера окон проекции.

2. Поместите курсор мышки в угол (углы) одного или нескольких окон про екций и после того как, указатель примет следующий вид


   ,удерживая ЛКМ зажатой переместите окно в любом направлении.

Для панорамирования в окне проекции:

Удерживая зажатой клавишу Shift и ПКМ, перемещайте курсор мышки в любом о кне проекций. Для масштабирования в окне проекции:

1. Удерживая зажатой клавишу Ctrl и ПКМ, перемещайте курсор мышки вверх (отдалить) или вниз (приблизить).

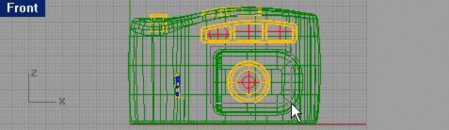

2. Вращайте колесико мышки вперед для приближения и назад для отдаления вида. Для масштабирования в оконном режиме:

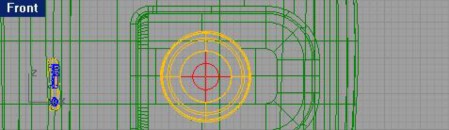

1. Выберите Вид (View)->Масштабирование (Zoom)->Окно (Window).



   КНОПКА:

2. На запрос программы Растяните окно для масштабирования ( Drag a window to zoom), выделите объекты окном для их увеличения.

Для масштабирования выделенн ых объектов:

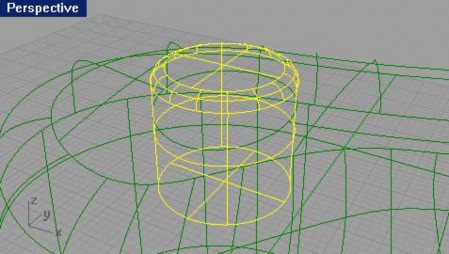

1. Выделите кнопку на модели фотоаппарата.

2. Выберите Вид (View)->Масштабирование (Zoom)->Выделенного (Selected).

КНОПКА:

Вид сфокусируется на выделенном объекте.

Для вращения в окне проекции:

1. Удерживая зажатой ПКМ, перемещайте ку рсор мышки в окне проекций Перспектива ( Perspective) для вращения вида.

2. Для вращения параллельных видов используйте клавиши ↓ ↑ → ←.

Для увеличения и восстановления размера окна:

1. Дважды щелкните на заголовке окна проекции для того, чтобы максимизи ровать его.

2. Дважды щелкните на заголовке максимизированного окна проекции для его уменьшения до прежних размеров.

Опции правой кнопки мышки:

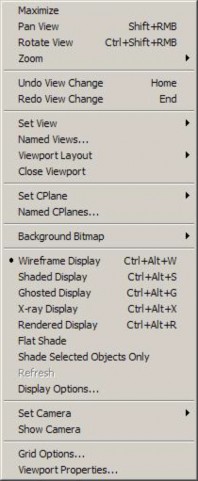

1. Щелкните ПКМ на заголовке окна.

   В раскрывающемся списке отобразятся инструменты, предназначенные работы с окн ами проекций.



2. Сделайте активным окно проекции Перспектива ( Perspective).

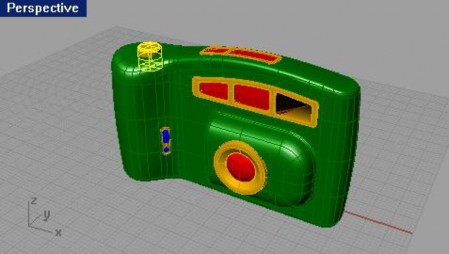

3. Щелкните ПКМ на заголовке окна и выберите в раскрывающемся списке Затемнение отображения (Shade Display).

Теперь окно проекции Перспектива ( Perspective) отображает объекты модели в режиме Затемнения (Shade).

6 РЕДАКТИРОВАНИЕ ОБЪЕКТОВ

Однажды, создав объекты, вы можете передвигать и редактировать их, для уточнения деталей и достижения необходимых результатов.

Кромка (Fillet)

Применение инструмента Кромка (Fillet) для двух линий, дуг, окружностей или кривых позволяет продолжить (или обрезать) и соединить (или просто сблизить) их между собой с закруглением (или без него), образовавшегося между ними угла.

Опции Кромки
