Упражнение 47 – Редактирование контрольных точек
Упражнение 47 – Редактирование контрольных точек
В этом задании вы будете экспериментировать с пере мещением контрольных точек. Понять то, как кривые и линии реагируют на перемещение контрольных точек, очень важно для понимания законов, принципов и методов NURBS моделирования. Постарайтесь приложить максимум усилий для хорошего освоения данной темы, так как рассматриваемые в ней понятия являются основополагающими в Rhino и объясняют смысл ее существования.
Для Редактирования контрольных точек:
Откройте модель Control Point.3dm.

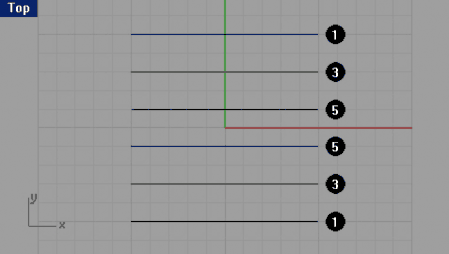

В ней представлены три пары кривых с различными значениями.
Включите режим Ортогональной привязки ( Ortho).
Выберите Правка (Edit)->Выделить объекты (Select Objects)->Кривые (Curves).

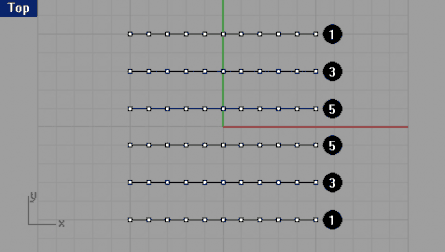

Выберите Правка (Edit)->Контрольные точки (Control Point)->Включить Контрольные точки ( Control Point On).
КНОПКА:
В окнах проекции на кривых отобразятся точки.

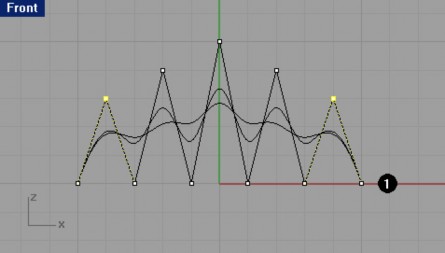

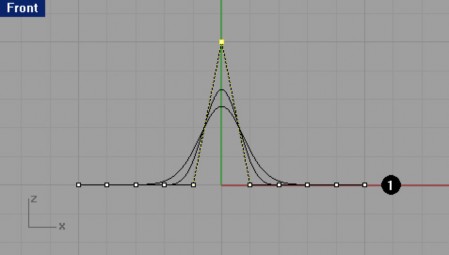

В окне проекции Спереди ( Front), выделите средний ряд вершин.
Переместите выделенные вершины на 5 единиц вертикально вверх.

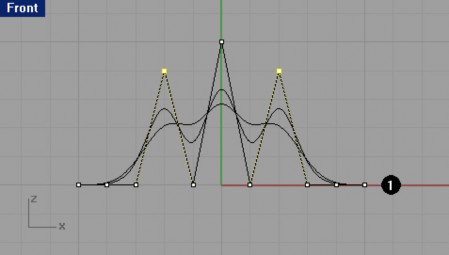

В окне проекции Спереди ( Front), выделите два ряда точек, по одному с каждой стороны от ближайших к центральному ряду.
Переместите выделенные вершины на 4 единицы вертикально вверх.
В окне проекции Спереди ( Front), выделите два ряда точек, расположенных кнутри от наружных. 10 Переместите выделенные вершины на 3 единицы вертикально вверх.

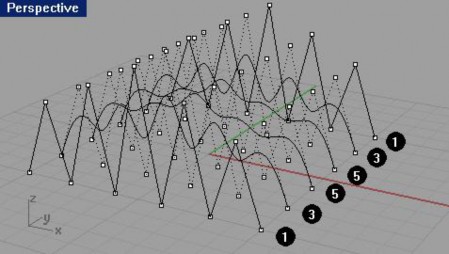

Запомните, что кривые (полилинии) со степенью 1, имеют заостренную вершину в каждой контрольной точке, и в данном случае эти точки будут располагаются на кривой. Когда кривая (полилиния) изгибается в точке как указано в тексте, это называется Загиб (Kink). Если вы создаете поверхность на основе кривых с загибами, она будет иметь швы в местах этих загибов.
Степень 3 или 5 делают кривую сглаженной. Кривая со степенью 3, имеет большую кривизну, чем кривая со степенью 5. Индивидуальные точки имеют больш ее влияние на узкой области кривой со степенью 3, на ряду с тем, как точки кривой со степенью 5, имеют большее влияние над широким промежутком этой кривой.

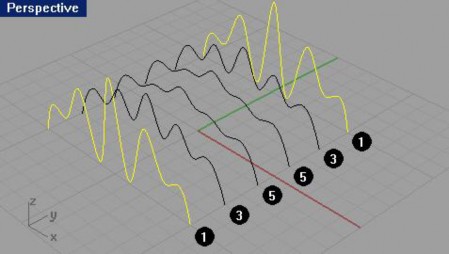

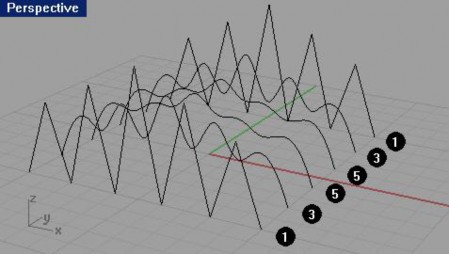

Нажмите клавишу Esc для выключения отображения Контрольных точек ( Control Point). Посмотрите на результат проделанной работы в окне проекции Перспектива ( Perspective).
Выделите кривые вновь.
Выберите Поверхность ( Surface)->Лофтинг (Loft).
В появившемся диалоговом окне Опций лофтинга ( Loft Option), нажмите кнопку Да (Ok), оставив значения по умолчанию.

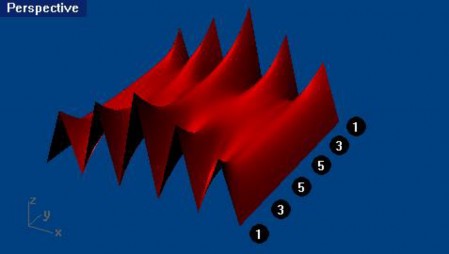

Поскольку кривые со степенью 1 были включены в лофтинг, сложная поверхность (состоящая из кривых и полилиний) создана со швами в каждом загибе.
Выделите поверхность.
Выберите Правка (Edit)->Контрольные точки (Control Point)->Включить Контрольные точки ( Control Point On).
Контрольные точки отображены не будут и на командной строке появится сообщение: Включение точек для сложных поверхностей невозможно ( Cannot turn on points for polysurfaces).
Отмените лофтинг, нажав сочетание к лавиш Ctrl + Z. Для преобразования полилиний в кривые без загибов:
Выберите Правка (Edit)->Реконструкция (Rebuild).
КНОПКА:
На запрос программы Выделить кривые для реконструкции ( Select curves to rebuild), выберите крайние полилинии (с номером 1).
На запрос программы Выделить кривые для реконструкции. Нажмите Enter когда закончите. (Select curves to rebuild. Press Enter when done), нажмите клавишу Enter.
В появившемся диалоговом окне Реконструкция кривых (Rebuild Curve), установите Число точек (Point count) равным 11 и Степень (Degree) – 3, затем нажмите кнопку Да (Ok).
Как видно, кривые со степенью 3 не имеют загибов.
Для развертки поверхности над кривыми:
Выделите все кривые.
Выберите Поверхность ( Surface)->Лофтинг (Loft).
В появившемся диалоговом окне Опций лофтинга ( Loft Option), нажмите кнопку Да (Ok), оставив значения по умолчанию.

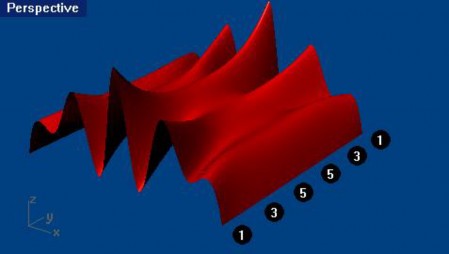

В результате ваших действий, над кривыми появится поверхность. Данная поверхность может быть редактирована с помощью контрольных точек.
Для реконструкции поверхности:
Выберите созданную поверхность.
Выберите Правка (Edit)->Реконструкция (Rebuild).
КНОПКА:

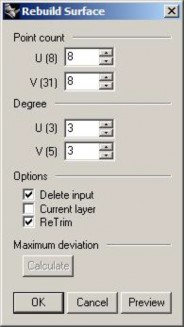

В появившемся диалоговом окне Реконструкция поверхности ( Rebuild Surface), установите Число точек (Point count) равным 8 в обоих направлениях (U и V) и Степень (Degree) – 3 также для обоих направлений, затем нажмите кнопку Да ( Ok).
Поверхность будет сглажена в некоторых контрольных точках.
Для легкого перемещения контрольных точек:
1 Включите и выделите некоторые контр ольные точки поверхности в окне проекции Спереди ( Front). 2 Удерживая зажатой клавишу Alt, нажмите клавиши ↑, ↓, ← или →.
Как вы убедились, это позволяет перемещать точки на небольшие расстояния в любые стороны. 3 Удерживая зажатыми клавиши Alt и Ctrl, нажимайте клавиши ↑, ↓, ← или →.
Это позволит сделать перемещения меньше.
4 Удерживая зажатыми клавиши Alt и Shift, нажимайте клавиши ↑, ↓, ← или →. При этом дистанция перемещений будет увеличена.
Используя эти полезные возможности программы, можно как угодно менять расположение контрольных точек поверхности для придания ей необходимой формы
Для изменения опций легкого перемещения:
Выберите Инструменты ( Tool)->Опции (Options).

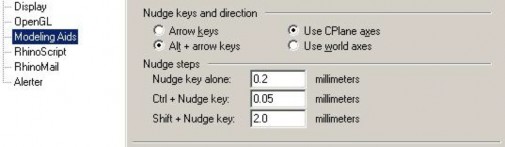

В появившемся диалоговом окне Опции ( Options), нажмите ЛКМ на элементе Вспо могательные средства моделирования (Modeling Aids), разворачивающегося списка Опции Rhino (Rhino Option) и измените значения в разделах Клавиши и направление Легкого перемещения ( Nudge keys and direction) и Значение шагов Легкого перемещения ( Nudge steps) по вашему усмотрению (поэкспериментируйте).
Для регулировки положения точек с помощью их установ ок:
Выделите все точки на левом ребре поверхности.
Выберите Трансформация ( Transformation)->Установка точек (Set Points).
КНОПКА:
В появившемся диалоговом окне Установка точек ( Set Points), оставьте галочку только в переключателе Установка X (Set X).

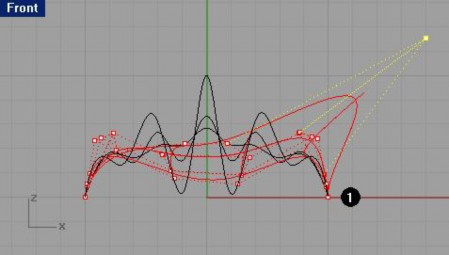

В окне проекции Спереди ( Front) переместите точки и щелкните на ЛКМ, когда закончите их выравнивание.
Упражнение 48 – Тренируемся редактировать кривые с помощью контрольныхточек
Начните новую модель и сохраните ее как Glass.
Думаю вам уже вполне под силу создать то, что нарисовано на картинке ниже. Не переживайте, это не так сложно как кажется.

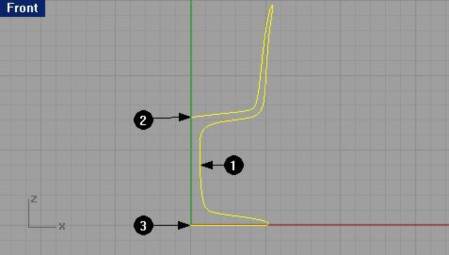

Используйте кривую чтобы сделать пол овину сечения рюмки. Для превращения модели в трехмерную форму (3 D):

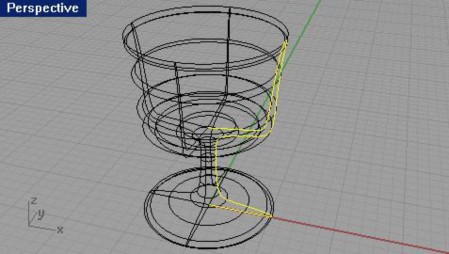

Выберите Поверхность ( Surface)->Вращение (Revolve).
На запрос программы Выделить кривые для вращения ( Select curves to revolve), выберите созданную вами кривую сечения (1) и нажмите клавишу Enter.
На запрос программы Начало оси вращения ( Start of revolve axis), выделите одну из конечных точек кривой (2).
На запрос программы Конец оси вращения ( End of revolve axis), выделите другую конечную точку (3).
В диалоговом окне Настр ойки вращения (Revolve Options), не изменяя установленных параметров, нажмите кнопку Да (Ok).
Выполните Затемнение ( Shade).
Сохраните вашу модель.
Давайте поиздеваемся над безупречно идеальными формами вашего творения. Попытайтесь изменять положения контрольных точек, способами, описанными выше и посмотрите, как это отразится на форме рюмки.
Вот, что на скорую руку получилось у меня. Да, стеклодувы облажались !
Закрепите пройденный в этой части материал. Поддайтесь воздействию вашей фантази и и творите все – что только захотите или сможете. Старайтесь добиться точности ваших моделей и редактируйте их после создания. Удачи!
ЧАСТЬ 3:ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ И РЕДАКТИРОВАНИЕ
8 СОЗДАНИЕ ДЕФОРМИРУЕМЫХ ФОРМ
Общие сведения
До того, как вы начнете моделирование вашей задумки в Rhino, необходимо сначала определиться в методах работы, которые вы будете использовать для каждой части вашего проекта. Существует два основных пути моделирования в Rhino – свободные и точные формы. Некоторые модели пред ъявляют большие требований к точным размерам, потому - что они либо должны соответствовать реальным объектам мира, либо отдельные части этой модели должны соответствовать по размеру друг другу. Но иногда размеры моделируемой формы не так важны для разработ чика. Эти моменты как раз и определяют отличия в технике моделирования свободных и точных форм. В этом разделе мы уделим больше внимания созданию свободных форм. Выбор размера и расположения объектов в таком случае не очень критичен.
Соответствие общим формам – это главная цель.
В этой части вы познакомитесь с:
методами создания поверхностей;
реконструкцией поверхностей;
редактированием контрольных точек;
созданием кривых путем рисования и проецирования;
Разбиением (Split) модели на кривые и поверхности;
Сопряжением (Blending) двух поверхностей;
Освещением (Light) и визуализацией.
В дальнейших упражнениях вы будете использовать простые объекты и методы для создания нужных форм.
Ну что, приступим…
