Упражнение 5 – Рисование линий и кривых с использованием ВСМ
Упражнение 5 – Рисование линий и кривых с использованием ВСМ
Включите Привязку (Snap) любым из перечисленных способов и нарисуйте несколько линий. Вы заметите, как курсор «притягивается» к пересечениям сетки.
Выключите Привязку (Snap) и включите Ортогональную привязку (Orto) любым из перечисленных способов и нарисуйте несколько линий.
Вы сможете перемещать курсор на 90 градусные интервалы относительно созданной последней точки. Используя вышеперечисленные инструменты, вы можете добиться большой точности в моделировании. Мы поговорим о других средствах, позволяющих повысить точность моделирования в дальнейшем.
Настройка программы (Options)
В Rhino вы можете создавать полноэкранные модели, используя точные единицы измерения. Вам необходимо настроить среду моделирования согласно (соответственно) типу вашей будущей модели, так как стандартные опции могут не всегда подойти или не работать.
Для изменения опций:
Выберете в полосе меню Инструменты ( Tools)->Опции (Options).
КНОПКА: КНОПКА:
В диалоговом окне Опции ( Options) нажмите ЛКМ на элементе ВСМ ( Modeling Aids) разворачивающегося списка Опции Rhino (Rhino Option).
В диалоговом окне Опции ( Options) отобразятся настройки привязок, сеток и других инструментов.

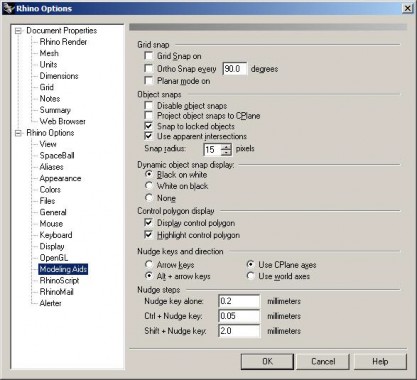

Диалоговое окно Опции Rhino (Rhino Options).
Измените параметры Ортогональной привязки ( Ortho snap) на каждые 30 градусов (every 30 degrees). 4 В диалоговом окне Опции Rhino (Rhino Options) нажмите ЛКМ на элементе Сетка (Grid) разворачивающегося списка Свойства документа (Document Properties).

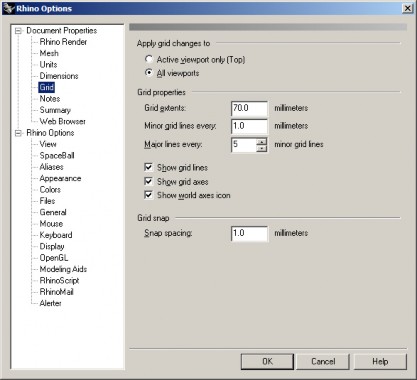

Диалоговое окно Опции Rhino (Rhino Options).
Вы можете изменить состояние среды моделирования путем настройки элементов сетки. Размер сетки, частота толстых (главных) линий и количество элементов сетки подвержены изменениям. Диалоговое окно Опции Rhino (Rhino Options) предоставляет возможность сделать эти изменения.
Измените Расстояние привязки ( Snap Spacing) на 0.25.
Измените количество Главных линий ( Major lines every) на 4.
Измените Размеры сетки ( Grid Extents) на 10 и нажмите кнопку Да ( Ok).
Нарисуйте несколько линий и кривых с включенными инст рументами Привязки (Snap) и Ортогональная привязки (Ortho) и посмотрите как изменилось их функционирование.
Попытайтесь нарисовать закрытую полилинию при включенных инструментах привязки ( Snap) и ортогональной привязки ( Ortho).

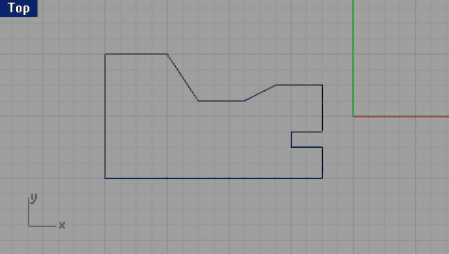

Пример простейшей модели выполненной с помощ ью полилинии.
Не расстраивайтесь, если с первого раза получилось не так как на картинке. Попытайтесь снова. И запомните, опыт приходит с практикой!
Выберете в полосе меню Инструменты ( Tools)->Опции (Options).
В диалоговом окне Опции Rhino (Rhino Options) нажмите ЛКМ на элементе ВСМ ( Modeling Aids). 13 Измените параметры Ортогональной привязки ( Ortho snap) на каждые 90 градусов ( every 90 degrees).
Сохранение модели
Сохраняйте вашу модель в процессе работы над ней как можно чаще, чтобы в случае фата льной ошибки, затрата времени на восстановление трудов была минимальной .
Для сохранения вашей модели:
1 Выберете в полосе меню Файл (File)->Сохранить (Save). КНОПКА:
Для выполнения этой функции существуют и другие команды:
Команда: | Описание: |
Сохранить (Save) | Сохраняет вашу модель для последующей работы с ней. |
Сохранить как (Save As) | Сохраняет вашу модель с другим именем, расположением или форматом (выбранными вами). |
Новый (New) | Предлагает сохранить изменения модели до открытия нового файла. |
Открыть (Open) | Предлагает сохранить изменения модели до открытия другого файла. |
Выйти (Exit) | Предлагает сохранить изменения модели до прекращения текущего сеанса работы с Rhino. |
Слои (Layers)
Слои (Layers) в Rhino работают по принципу других программ CAD. Создание объектов на различных слоях позволяет изменять или просматривать связанные между собой части модели в совместном или разделенном виде. Вы можете создать неограниченное коли чество слоев.
Также вы можете отобразить все слои одновременно или выключить часть из них. Вы можете заблокировать слои, что позволит просматривать их содержимое без возможности его выделения или
изменения. Каждый слой имеет индивидуальный цвет. Вы можете назначить уникальное имя каждому слою (это является очень удобной функцией, позволяющей не запутаться в многочисленных объектах модели и слоях, для удобства и облегчения работы применяйте эту возможность чаще) или использовать назначаемые имена по умолчани ю (Default, Layer 01, Layer 02, Layer 03…).
Диалоговое окно Слои ( Layers) используется для установки свойств слоев модели.
