Упражнение 68 – Тренируемся работать с опциями

Упражнение 68 – Тренируемся работать с опциями

Для настройки вспомогательных средств моделирования:

1. Выберете Инструменты ( Tools)->Опции (Options).

2. В диалоговом окне Опции ( Options) нажмите ЛКМ на элементе ВСМ ( Modeling Aids) разворачивающегося списка Опции Rhino (Rhino Option).

В диалоговом окне Опции ( Options) отобразятся настройки привязок, сеток и других инструментов. Опции могут быть включен ы/выключены в данном диалоговом окне или в строке состояния. Для изменения настроек Ортогональной ( Ortho) или обычной привязок ( Snap), введите новые значения в строках. Помните, в начале руководства мы уже изменяли эти значения (обратитесь к разделу по раб оте с ВСМ, чтобы освежить воспоминания).

Вообще настройки программы довольно сложное занятие, и без необходимости лучше не трогать установленные по умолчанию значения. Но ни кто не запрещает вам знакомиться и изучать эти настройки. Для этого, к сожалению, вам придется (при желании) обратиться к дополнительной справочной литературе, так как в этом руководстве эти вопросы полностью рассмотрены не будут (затронуты будут только наиболее часто используемые настройки).

Для изменения внешнего вида программы:

1. Выберите в диалоговом окне Опции ( Options) элемент Внешний вид ( Appearance). Данные настройки позволяют изменять внешний облик Rhino.

2. Нажмите на белом прямоугольнике рядом с надписью Цвет фона (Background color) и выберите цвет, чтобы изменить внешний вид командной панели и установите флажок рядом с надписью Перекрестие (Crosshair), чтобы оно отображалось в окнах проекций.

Для изменения или создания клавиатурных комбинаций:

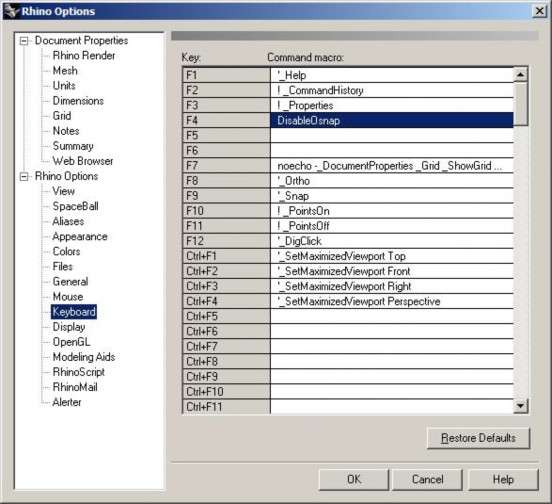

1. Выберите в списке диалогового окна Опции ( Options) элемент Клавиатура (Keyboard). Эти настройки позволят задать быстрые клавиши для команд Rhino.

2. Введите DisableOsnap в строке напротив надписи F4.

Теперь с помощью клавиши F4 вы можете контролировать соответствующую команду.

Для изменения или создания сокращений имен коман д:

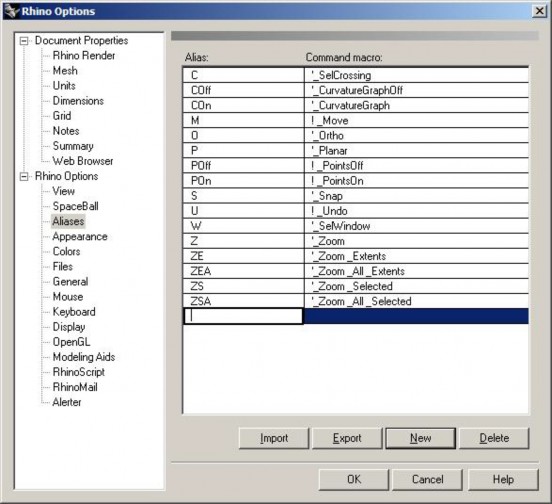

1 Выберите в списке элемент Сокращения ( Aliases).

Настройки этого элемента позволят создать или изменить сокращения для команд Rhino. 2 Нажмите на кнопке Новый ( New).

Курсор мышки переместится в новую созданную строку.

3 Введите символ L и нажмите клавишу Tab для перехода на соседнюю строчку. 4 Введите !_Lines.

Теперь вы можете активировать команду рисования линий, набрав в командной строке символ L. Для изменения настроек окон проекций:

1 Выберите в списке элемент Вид (View).

В настройках этого элемента можно изменить работу команд Масштабирования ( Zoom), Панорамирования (Pan), Вращения (Rotate) и других.

Для изменения основных настроек:

1 Выберите в списке диалогового окна Опции ( Options) элемент Основные (General)

Настройки данного элемента по зволяют изменить количество Отменяемых ( Undo) команд и некоторые другие опции.

Для настроек файлов:

1. Выберите в списке элемент Файлы ( Files).

   В данном разделе можно настроить расположения файловых шаблонов и временные интервалы автосохранения файлов.

2. Нажмите на кнопке Да ( Ok) диалогового окна Опции ( Option), чтобы закрыть его. Надеюсь, вы хоть немного разобрались в некоторых настройках программы.

Свойства документа

Свойства документа (Document Properties) содержат все настройки, сохраняемые вме сте с моделью.
