Упражнение 70 – Настройка панелей инструментов
Упражнение 70 – Настройка панелей инструментов
Начните новую модель.
Выберите Инструменты ( Tools)->Размещение панелей инструментов ( Toolbar layout).
В появившемся диалоговом окне Панели инструментов ( Toolbars) выберите Файл (File)->Сохранить как (Save As).
В диалоговом окне Сохранение расположения панелей инструментов ( Save Toolbar Collection), введите в строке Имя файла Level 1 и нажмите Сохранить.
В результате будет создан новый файл расположения панелей инс трументов. Эти файлы имеют расширение
*.ws.
Для отображения дополнительных панелей инструментов:
Выберите Инструменты ( Tools)->Размещение панелей инструментов ( Toolbar layout).

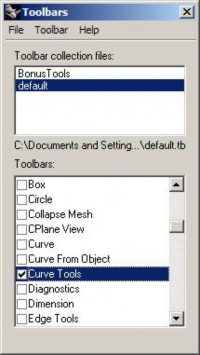

В появившемся диалоговом окне Панели инструментов ( Toolbars) выберите в списке Панелей инструментов (Toolbars) Инструменты работы с кривыми ( Curve Tools) для отображения соответствующей панели. Затем закройте диалоговое окно Панелей инструментов ( Toolbars).

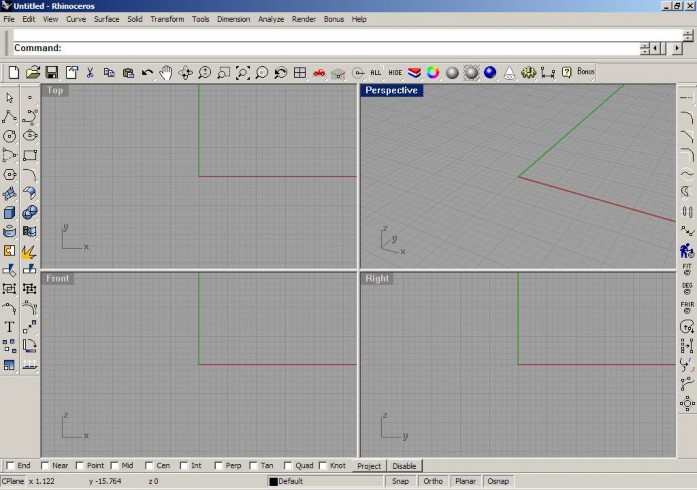

Расположите панель Инструментов работы с кривыми ( Curve Tools) в правой части рабочей области Rhino. Вы заметите, что панель станет вертикальной, когда она приблизиться к правому краю окна программы.
Сохраните изменения в вашем файле расположений панелей инструментов, открыв диалоговое окно Панелей инструментов ( Toolbars) и выбрав Файл (File)->Сохранить (Save).
Для создания новой панели инструментов:
Выберите Инструменты ( Tools)->Размещение панелей инструментов ( Toolbar layout).
В появившемся диалоговом окне Панели инструментов ( Toolbars) выберите Панель инструментов (Toolbar)->Новая (New).
В появившемся диалоговом окне Настройки панели инструментов ( Toolbar Properties) введите в строке Имя (Name) Test и нажмите на кнопке Да ( Ok).
В итоге будет создана новая панель инструментов с единственной (пустой) кнопкой.
Нажмите кнопку Да ( Ok) в диалоговом окне Настройки панели инструментов ( Toolbar Properties) для его закрытия. Закройте также диалоговое окно Панели инструментов ( Toolbars).
Для настройки новой кнопки:
Зажмите клавишу Shift и нажмите ЛКМ на созданной панели инструментов.

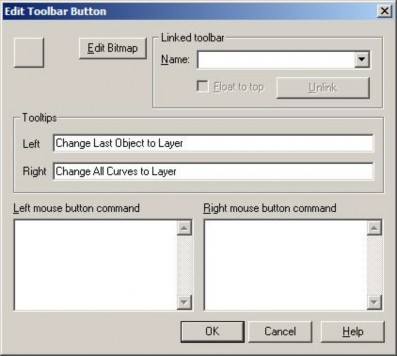

В появившемся диалоговом окне Правка кнопки панели инструментов (Edit Toolbar Button) в разделе Указатель (Tooltip) введите в строке Левая (Left) Change Last Object to Layer, в строке Правая (Right) – Change All Curves to Layer.
В разделе Команда ЛКМ (Left mouse button command) введите !_SelLast ChangeLayer.

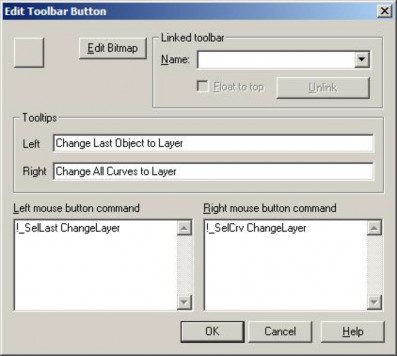

В диалоговом окне Правка кнопки панели инструментов (Edit Toolbar Button) в разделе Команда ПКМ (Right mouse button command) введите !_SelCrv ChangeLayer.
Нажмите на кнопке Правка изображения ( Edit bitmap).

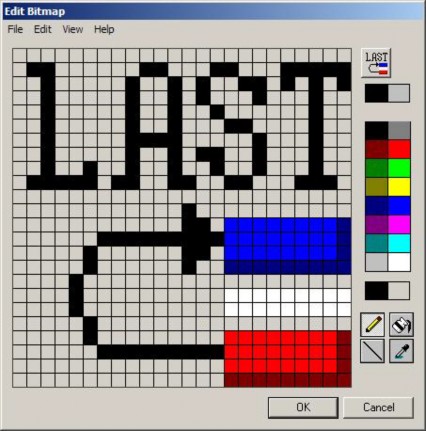

В появившемся диалоговом окне Правка изображения ( Edit bitmap) нарисуйте что – нибудь, что могло бы соответствовать назначению создаваемой вами кнопки и нажмите кнопку Да ( Ok). Внизу представлен пример изображения кнопки.
Нажмите кнопку Да (Ok) в диалоговом окне Правка кнопки панели инструментов (Edit Toolbar Button) для его закрытия.
В результате проделанных операций, на нашей новой панели инструментов имеется кнопка с необходимым нам предназначением и соответствующим изображением.
Для добавления дополнительных кнопок в новую панель инструментов:
Выберите Инструменты ( Tools)->Размещение панелей инструментов ( Toolbar layout).
В появившемся диалоговом окне Панели инструментов ( Toolbars) найдите в списке Панелей инструментов (Toolbars) строчку с названием вашей панели инструментов ( Test в нашем случае) и нажмите на ней ПКМ.
В развернувшемся списке команд выберите Добавить кнопку ( Add Button).
Вы увидите, что на панели появилась новая кнопк а. Можете отредактировать ее как вам надо.
Для копирования кнопки из одной панели инструментов в другую:
Приметьте какую – нибудь кнопку в имеющихся панелях инструментов.

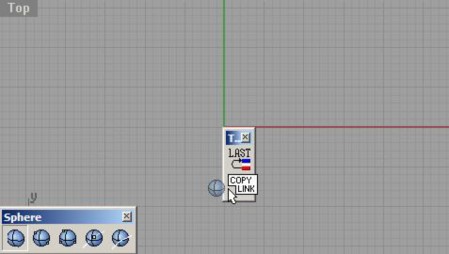

Зажмите клавишу Ctrl и нажмите на выбранной вами кнопке ЛКМ для её копирован ия.
Кнопка отсоединится от панели инструментов, что позволит вам переместить ее на вашу новую панель.
Если хотите, вы можете создать неограниченное количество собственных (удобных вам) панелей инструментов с определенным вами набором кнопок. Не забу дьте при этом сохранить изменения в вашем файле расположения панелей инструментов.
Для загрузки стандартного расположения панелей инструментов:
Выберите Инструменты ( Tools)->Размещение панелей инструментов ( Toolbar layout).
В появившемся диалоговом окне Панели инструментов ( Toolbars) выберите Файл (File)->Открыть (Open). 3 В диалоговом окне Открытие расположения панелей инструментов ( Open Toolbar Collection) выберите файл с названием default.ws и нажмите на кнопке Да ( Ok).
В результате все панели инструментов изменяться в соответствии со стандартными настройками Rhino. Теперь помимо знаний в области моделирования, вы умеете выполнять некоторые дополнительные операции с программой. Надеюсь, они вам пригодятся!
