      • FANUC Series 0i-F Plus. Руководство по параметрам B-64700RU
      • 4.134 ПАРАМЕТРЫ ИНДЕКСАЦИИ НАКЛОННОЙ РАБОЧЕЙ ПЛОСКОСТИ / ТРЕХМЕРНОЙ РУЧНОЙ ПОДАЧИ (СЕРИЯ M)

      4.134 ПАРАМЕТРЫ ИНДЕКСАЦИИ НАКЛОННОЙ РАБОЧЕЙ ПЛОСКОСТИ / ТРЕХМЕРНОЙ РУЧНОЙ ПОДАЧИ (СЕРИЯ M)

      4.134 ПАРАМЕТРЫ ИНДЕКСАЦИИ НАКЛОННОЙ РАБОЧЕЙ ПЛОСКОСТИ / ТРЕХМЕРНОЙ РУЧНОЙ ПОДАЧИ (СЕРИЯ M)19656Направление оси инструмента[Тип ввода] Ввод параметров [Тип данных] Байт траектории[Действительный диапазон данных] от 1 до 3Задает направление оси инстру
      FANUC B-64700RU/01
      Введение, термины, оглавление
      • B-64700RU/01
      • ОПРЕДЕЛЕНИЕ ТЕРМИНОВ
      • ВВЕДЕНИЕ
      • ОГЛАВЛЕНИЕ
      Главы 1–3. Работа с параметрами
      • 1 ОТОБРАЖЕНИЕ ПАРАМЕТРОВ
      • 2 НАСТРОЙКА ПАРАМЕТРОВ ПРИ ПОМОЩИ MDI
      • 3 ВВОД И ВЫВОД ПАРАМЕТРОВ
      • 3.1 ВЫВОД ПАРАМЕТРОВ ЧЕРЕЗ ИНТЕРФЕЙС RS-232C
      • 3.2 ВВОД ПАРАМЕТРОВ ЧЕРЕЗ ИНТЕРФЕЙС RS-232C
      • 3.3 ФОРМАТЫ ВВОДА-ВЫВОДА
      • 3.3.1 Ключевые слова
      • 3.3.2 Переключение между дюймами и метрической с…
      • 3.3.3 Битовый формат
      • 3.3.4 Формат бита группы станков
      • 3.3.5 Формат бита пути
      • 3.3.6 Формат бита оси
      • 3.3.7 Формат бита шпинделя
      • 3.3.8 Формат байта, слова и двойного слова
      • 3.3.9 Формат байта, слово, двойного слова группы…
      • 3.3.10 Формат байта, слова, двойного слова пути
      • 3.3.11 Формат байта, слова, двойного слова оси
      • 3.3.12 Формат байта, слова, двойного слова шпинд…
      • 3.3.13 Формат действительного числа
      • 3.3.14 Формат действительного числа для группы с…
      • 3.3.15 Формат действительного числа у пути
      • 3.3.16 Формат действительного числа у оси
      • 3.3.17 Формат действительного числа у шпинделя
      • 3.3.18 Начало и конец записи
      4.1–4.10. Настройки, RS-232C
      • 4 ОПИСАНИЕ ПАРАМЕТРОВ
      • 4.1 ТИП ВВОДА
      • 4.2 ТИП ДАННЫХ
      • 4.3 ПРЕДСТАВЛЕНИЕ ПАРАМЕТРОВ
      • 4.4 ТАБЛИЦЫ СТАНДАРТНЫХ НАСТРОЕК ПАРАМЕТРОВ
      • 4.5 ПАРАМЕТРЫ НАСТРОЙКИ
      • 4.6 ПАРАМЕТРЫ ИНТЕРФЕЙСА RS-232-C
      • 4.6.1 Общие параметры для всех каналов
      • 4.6.2 Параметры канала 1 (I/O КАНАЛ=0)
      • 4.6.3 Параметры канала 1 (I/O КАНАЛ=1)
      • 4.6.4 Параметры канала 2 (I/O КАНАЛ=2)
      • 4.7 ПАРАМЕТРЫ ФУНКЦИЙ ОТОБРАЖЕНИЯ ОКНА ЧПУ
      • 4.8 ПАРАМЕТРЫ ФУНКЦИЙ СЕРВЕРА СЕТИ ETHERNET/ДАННЫХ
      • 4.9 ПАРАМЕТРЫ ЧПУ POWER MATE
      • 4.10 ПАРАМЕТРЫ ФУНКЦИЙ СЕТИ ETHERNET И ПРОМЫШЛЕН…
      4.11–4.20. Управление осями
      • 4.11 ПАРАМЕТРЫ КОНФИГУРАЦИИ СИСТЕМЫ
      • 4.12 ПАРАМЕТРЫ УПРАВЛЕНИЯ ОСЯМИ / СИСТЕМЫ ПРИРАЩ…
      • 4.13 ПАРАМЕТРЫ СИСТЕМЫ КООРДИНАТ
      • 4.14 ПАРАМЕТРЫ СОХРАНЕННОГО ОГРАНИЧЕНИЯ ХОДА
      • 4.15 ПАРАМЕТРЫ БАРЬЕРА ПАТРОНА И ЗАДНЕЙ БАБКИ
      • 4.16 ПАРАМЕТРЫ СКОРОСТИ ПОДАЧИ
      • 4.17 ПАРАМЕТРЫ УПРАВЛЕНИЯ УСКОРЕНИЕМ/ЗАМЕДЛЕНИЕМ
      • 4.18 ПАРАМЕТРЫ СЕРВОДВИГАТЕЛЯ
      • 4.19 ПАРАМЕТРЫ ВВОДА/ВЫВОДА ДАННЫХ
      • 4.20 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ И РЕДАКТИРОВАНИЯ
      4.21–4.30. Программы, коррекции
      • 4.21 ПАРАМЕТРЫ ПРОГРАММ
      • 4.22 ПАРАМЕТРЫ КОРРЕКЦИИ НА ПОГРЕШНОСТИ ШАГА
      • 4.23 ПАРАМЕТРЫ УПРАВЛЕНИЯ ШПИНДЕЛЕМ
      • 4.24 ПАРАМЕТРЫ КОРРЕКЦИИ НА ИНСТРУМЕНТ
      • 4.25 ПАРАМЕТРЫ ПОСТОЯННЫХ ЦИКЛОВ
      • 4.25.1 Параметры постоянных циклов сверления
      • 4.25.2 Параметры цикла нарезания резьбы
      • 4.25.3 Параметры многократно повторяемого постоя…
      • 4.25.4 Параметры постоянных циклов сверления
      • 4.25.5 Параметры постоянного цикла шлифования (д…
      • 4.26 ПАРАМЕТРЫ ЖЕСТКОГО НАРЕЗАНИЯ РЕЗЬБЫ
      • 4.27 ПАРАМЕТРЫ МАСШТАБИРОВАНИЯ/ВРАЩЕНИЯ СИСТЕМЫ …
      • 4.28 ПАРАМЕТРЫ ПОЗИЦИОНИРОВАНИЯ ПРИ ОДНОСТОРОННЕ…
      • 4.29 ПАРАМЕТРЫ ИНТЕРПОЛЯЦИИ В ПОЛЯРНЫХ КООРДИНАТАХ
      • 4.30 ПАРАМЕТРЫ КОНТРОЛЯ ПЕРПЕНДИКУЛЯРНОГО НАПРАВ…
      4.31–4.45. Синхронизация, макросы
      • 4.31 ПАРАМЕТРЫ ИНДЕКСИРОВАНИЯ ДЕЛИТЕЛЬНО-ПОВОРОТ…
      • 4.32 ПАРАМЕТРЫ ГИБКОГО СИНХРОННОГО УПРАВЛЕНИЯ
      • 4.33 ПАРАМЕТРЫ КОРРЕКЦИИ ПРЯМОЛИНЕЙНОСТИ
      • 4.34 ПАРАМЕТРЫ КОРРЕКЦИИ НАКЛОНА
      • 4.35 ПАРАМЕТРЫ ПОЛЬЗОВАТЕЛЬСКИХ МАКРОСОВ
      • 4.36 ПАРАМЕТРЫ ВВОДА ДАННЫХ ШАБЛОНА
      • 4.37 ПАРАМЕТРЫ ПОЗИЦИОНИРОВАНИЯ С ПОМОЩЬЮ ОПТИМА…
      • 4.38 ПАРАМЕТРЫ ФУНКЦИИ ПРОПУСКА
      • 4.39 ПАРАМЕТРЫ ВНЕШНЕГО ВВОДА/ВЫВОДА ДАННЫХ
      • 4.40 ПАРАМЕТРЫ РУЧНОГО ОТВОДА ШТУРВАЛОМ
      • 4.41 ПАРАМЕТРЫ ГРАФИЧЕСКОГО ОТОБРАЖЕНИЯ
      • 4.42 ПАРАМЕТРЫ ЦВЕТОВ ОТОБРАЖЕНИЯ ОКОН
      • 4.43 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ ЧАСОВ РАБОТЫ И СЧЕТЧИ…
      • 4.44 ПАРАМЕТРЫ ФУНКЦИЙ УПРАВЛЕНИЯ ИНСТРУМЕНТОМ
      • 4.45 ПАРАМЕТРЫ УПРАВЛЕНИЯ РЕСУРСОМ ИНСТРУМЕНТА
      4.46–4.65. Штурвал, PMC
      • 4.46 ПАРАМЕТРЫ ФУНКЦИЙ ПОЗИЦИОННОГО ПЕРЕКЛЮЧАТЕЛЯ
      • 4.47 ПАРАМЕТРЫ РУЧНОГО И АВТОМАТИЧЕСКОГО РЕЖИМОВ…
      • 4.48 ПАРАМЕТРЫ РУЧНОГО ШТУРВАЛА
      • 4.49 ПАРАМЕТРЫ ИСХОДНОЙ ТОЧКИ С МЕХАНИЧЕСКИМ УПО…
      • 4.50 ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ ПРОГРАММНОГО ОБ…
      • 4.51 ПАРАМЕТРЫ ПЕРЕЗАПУСКА ПРОГРАММ
      • 4.52 ПАРАМЕТРЫ ОБРАБОТКИ МНОГОГРАННЫХ ИЗДЕЛИЙ
      • 4.53 ПАРАМЕТРЫ ПРИВОДА СИНХРОННОГО ВАЛА (EGB)
      • 4.54 ПАРАМЕТРЫУПРАВЛЕНИЯ ОСЯМИ PMC
      • 4.55 ПАРАМЕТРЫ УПРАВЛЕНИЯ НЕСКОЛЬКИМИ ТРАЕКТОРИЯМИ
      • 4.56 ПАРАМЕТРЫ БАЗОВЫХ ФУНКЦИЙ 0i-F Plus
      • 4.57 ПАРАМЕТРЫ КОНТРОЛЯ СТОЛКНОВЕНИЙ МЕЖДУ ТРАЕК…
      • 4.58 ПАРАМЕТРЫ СИНХРОННОГО, КОМПЛЕКСНОГО И СОВМЕ…
      • 4.59 ПАРАМЕТРЫ УПРАВЛЕНИЯ НАКЛОННЫМИ ОСЯМИ
      • 4.60 ПАРАМЕТРЫ СИНХРОННОГО УПРАВЛЕНИЯ ОСЯМИ
      • 4.61 ПАРАМЕТРЫ СРАВНЕНИЯ НОМЕРОВ ПОСЛЕДОВАТЕЛЬНО…
      • 4.62 ПАРАМЕТРЫ ФУНКЦИИ ТОЧНЫХ КОЛЕБАНИЙ
      • 4.63 ПАРАМЕТРЫ КОНТУРНОГО УПРАВЛЕНИЯ ИСКУССТВЕНН…
      • 4.64 ПАРАМЕТРЫ СКОРОСТНОГО ПЕРЕКЛЮЧЕНИЯ ПОЛОЖЕНИЙ
      • 4.65 ПРОЧИЕ ПАРАМЕТРЫ
      4.66–4.111. Техобслуживание
      • 4.66 ПАРАМЕТРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
      • 4.67 ПАРАМЕТРЫ ФУНКЦИИ ПРЕДОТВРАЩЕНИЯ НЕКОРРЕКТН…
      • 4.68 ПАРАМЕТРЫ АВТОМАТИЧЕСКОГО РЕЗЕРВНОГО КОПИРО…
      • 4.69 ПАРАМЕТРЫ УПРАВЛЕНИЯ ОСЯМИ
      • 4.70 ПАРАМЕТРЫ ПЕРЕКЛЮЧЕНИЯ ОСИ
      • 4.71 ПАРАМЕТРЫУПРАВЛЕНИЯ ОСЯМИ PMC
      • 4.72 ПАРАМЕТРЫ ЦВЕТОВ ОТОБРАЖЕНИЯ ОКОН
      • 4.73 ПАРАМЕТРЫ РУЧНОГО И АВТОМАТИЧЕСКОГО РЕЖИМОВ…
      • 4.74 ПАРАМЕТРЫ СИСТЕМЫ ДВОЙНОЙ ПРОВЕРКИ БЕЗОПАСН…
      • 4.75 ПАРАМЕТРЫ ДИАГНОСТИКИ ФОРМЫ СИГНАЛА
      • 4.76 ПАРАМЕТРЫ ФУНКЦИИ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
      • 4.77 ПАРАМЕТРЫ УПРАВЛЕНИЯ СКОРОСТЬЮ ПОДАЧИ И УПР…
      • 4.78 ПАРАМЕТРЫ УПРАВЛЕНИЯ ШПИНДЕЛЯМИ СЕРВОПРИВОДОМ
      • 4.79 ПАРАМЕТРЫ КОМАНДЫ ИНДЕКСАЦИИ НАКЛОННОЙ РАБО…
      • 4.80 ПАРАМЕТРЫ УПРАВЛЕНИЯ ОСЯМИ / СИСТЕМЫ ПРИРАЩ…
      • 4.81 ПАРАМЕТРЫ ВВОДА/ВЫВОДА ДАННЫХ
      • 4.82 ПАРАМЕТРЫ ПРОГРАММ
      • 4.83 ПАРАМЕТРЫ УПРАВЛЕНИЯ СКОРОСТЬЮ ПОДАЧИ И УПР…
      • 4.84 ПАРАМЕТРЫ ПЕРЕЗАПУСКА ПРОГРАММ
      • 4.85 ПАРАМЕТРЫ СИСТЕМЫ КООРДИНАТ
      • 4.86 ПАРАМЕТРЫ СИНХРОННОГО, КОМПЛЕКСНОГО И СОВМЕ…
      • 4.87 ПАРАМЕТРЫ ПРОГРАММ
      • 4.88 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ И РЕДАКТИРОВАНИЯ
      • 4.89 ПАРАМЕТРЫ ВСТРОЕННОГО МАКРОСА
      • 4.90 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ И РЕДАКТИРОВАНИЯ
      • 4.91 ПАРАМЕТРЫ ГРАФИЧЕСКОГО ОТОБРАЖЕНИЯ
      • 4.92 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ И РЕДАКТИРОВАНИЯ
      • 4.93 ПАРАМЕТРЫ КОРРЕКЦИИ НА ИНСТРУМЕНТ
      • 4.94 ПАРАМЕТРЫ ОПТИМАЛЬНОГО УСКОРЕНИЯ/ЗАМЕДЛЕНИЯ…
      • 4.95 ПАРАМЕТРЫ НАРЕЗАНИЯ РЕЗЬБЫ С ПРОИЗВОЛЬНОЙ С…
      • 4.96 ПАРАМЕТРЫ ПРОГРАММ
      • 4.97 ПАРАМЕТРЫ УПРАВЛЕНИЯ SMOOTH TOLERANCE+
      • 4.98 ПАРАМЕТРЫ СЕРВОПРИВОДА
      • 4.99 ПАРАМЕТРЫ УПРАВЛЕНИЯ ОСЯМИ PMC
      • 4.100 ПАРАМЕТРЫ PMC
      • 4.101 ПАРАМЕТРЫ ВСТРОЕННОГО МАКРОСА
      • 4.102 ПАРАМЕТРЫ СКОРОСТНОГО ПЕРЕКЛЮЧЕНИЯ ПОЛОЖЕНИЙ
      • 4.103 ПАРАМЕТРЫ ЗАЩИТЫ ОТ НЕИСПРАВНОСТЕЙ
      • 4.104 ПАРАМЕТРЫ РУЧНОГО ШТУРВАЛА
      • 4.105 ПАРАМЕТРЫ СИНХРОННОГО, КОМПЛЕКСНОГО И СОВМ…
      • 4.106 ПАРАМЕТРЫ УПРАВЛЕНИЯ ОСЯМИ PMC
      • 4.107 ПАРАМЕТРЫ РАСШИРЕНИЯ ПОЗИЦИЙ ВНЕШНЕГО ЗАМЕ…
      • 4.108 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ И РЕДАКТИРОВАНИЯ
      • 4.109 ПАРАМЕТРЫ ФУНКЦИЙ УПРАВЛЕНИЯ ИНСТРУМЕНТОМ
      • 4.110 ПАРАМЕТРЫ УПРАВЛЕНИЯ РЕСУРСОМ ИНСТРУМЕНТА
      • 4.111 ПАРАМЕТРЫ КОРРЕКЦИИ ПРЯМОЛИНЕЙНОСТИ
      4.112–4.143. FSSB, Ethernet
      • 4.112 ПАРАМЕТРЫ ГИБКОГО СИНХРОННОГО УПРАВЛЕНИЯ
      • 4.113 ПАРАМЕТРЫ ПРОГРАММ
      • 4.114 ПАРАМЕТРЫ РУЧНОЙ ЛИНЕЙНОЙ/КРУГОВОЙ ИНТЕРПО…
      • 4.115 ПАРАМЕТРЫ УЛУЧШЕНИЯ ВЫВОДА M-КОДОВ ПОСТОЯН…
      • 4.116 ПАРАМЕТРЫ ФУНКЦИИ ВЫБОРА УСЛОВИЙ ОБРАБОТКИ
      • 4.117 ПАРАМЕТРЫ ФУНКЦИИ ПРОВЕРКИ КОНТРОЛЬНОЙ СУМ…
      • 4.118 ПАРАМЕТРЫ ФУНКЦИИ БЕЗОПАСНОСТИ УСТРОЙСТВА …
      • 4.119 ПАРАМЕТРЫ СИСТЕМЫ ДВОЙНОЙ ПРОВЕРКИ БЕЗОПАС…
      • 4.120 ПАРАМЕТРЫ ФУНКЦИИ БЕЗОПАСНОСТИ FL-net
      • 4.121 ПАРАМЕТРЫ ФУНКЦИИ БЕЗОПАСНОСТИ АДАПТЕРА Et…
      • 4.122 ПАРАМЕТРЫ УПРАВЛЕНИЯ ОСЯМИ / СИСТЕМЫ ПРИРА…
      • 4.123 ПАРАМЕТРЫ ЛИНЕЙНОЙ ШКАЛЫ С АДРЕСОМ ИСХОДНО…
      • 4.124 ПАРАМЕТРЫ FSSB
      • 4.125 ПАРАМЕТРЫ SERVO GUIDE Mate
      • 4.126 ПАРАМЕТРЫ ГРАФИЧЕСКОГО ОТОБРАЖЕНИЯ
      • 4.127 ПАРАМЕТРЫ ВСТРОЕННОГО ИНТЕРФЕЙСА СЕТИ ETHE…
      • 4.128 ПАРАМЕТРЫ РУЧНОГО ОТВОДА ШТУРВАЛОМ
      • 4.129 ПАРАМЕТРЫ КОНТУРНОГО УПРАВЛЕНИЯ ИСКУССТВЕН…
      • 4.130 ПАРАМЕТРЫ ЦИЛИНДРИЧЕСКОЙ ИНТЕРПОЛЯЦИИ
      • 4.131 ПАРАМЕТРЫ УСКОРЕНИЯ/ЗАМЕДЛЕНИЯ С ОПТИМАЛЬН…
      • 4.132 ПАРАМЕТРЫ УПРАВЛЕНИЯ SMOOTH TOLERANCE+
      • 4.133 ПАРАМЕТРЫ КОРРЕКЦИИ НА ИНСТРУМЕНТ
      • 4.134 ПАРАМЕТРЫ ИНДЕКСАЦИИ НАКЛОННОЙ РАБОЧЕЙ ПЛО…
      • 4.135 ПАРАМЕТРЫ FSSB
      • 4.136 ПАРАМЕТРЫ ОТОБРАЖЕНИЯ И РЕДАКТИРОВАНИЯ
      • 4.137 ПАРАМЕТРЫ ТОЧНОЙ НАСТРОЙКИ ПОВЕРХНОСТИ
      • 4.138 ПАРАМЕТРЫ ФУНКЦИИ ТОЧНЫХ КОЛЕБАНИЙ
      • 4.139 ПАРАМЕТРЫ УПРАВЛЕНИЯ ШПИНДЕЛЯМИ СЕРВОПРИВО…
      • 4.140 ПАРАМЕТРЫ УПРАВЛЕНИЯ УСКОРЕНИЕМ/ЗАМЕДЛЕНИЕМ
      • 4.141 ПАРАМЕТРЫ ИЗМЕНЕНИЯ РЕЖИМА УПРАВЛЕНИЯ ШПИН…
      • 4.142 ПАРАМЕТРЫ ГРАФИЧЕСКОГО ОТОБРАЖЕНИЯ
      • 4.143 ПАРАМЕТРЫ ФУНКЦИИ НАПРАВЛЕНИЯ
      Приложение: Коды, указатель
      • ПРИЛОЖЕНИЕ
      • A ПЕРЕЧЕНЬ КОДОВ И СИМВОЛОВ
      • АЛФАВИТНЫЙ УКАЗАТЕЛЬ
      • ТАБЛИЦА УЧЕТА ИЗМЕНЕНИЙ
      ← 4.133 ПАРАМЕТРЫ КОРРЕКЦИИ НА …стр. 172 / 1854.135 ПАРАМЕТРЫ FSSB (2 ИЗ 2) →

      4.134 ПАРАМЕТРЫ ИНДЕКСАЦИИ НАКЛОННОЙ РАБОЧЕЙ ПЛОСКОСТИ / ТРЕХМЕРНОЙ РУЧНОЙ ПОДАЧИ (СЕРИЯ M)


      19656

      Направление оси инструмента

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 1 до 3

      Задает направление оси инструмента, если заданы две оси вращения на 0 градусов.

      Данные

      Направление оси инструмента

      1

      Ось X

      2

      Ось Y

      3

      Ось Z

      19657

      Номер ведущей оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до числа управляемых осей

      Если станок не имеет оси вращения, задающей вращение вокруг оси инструмента, данный параметр задает номер оси вращения, используемой как ведущая ось. Станку без настроенной ведущей оси задайте 0.

      Если направление оси инструмента контролируется двумя осями вращения, ни одна из которых не задает вращение вокруг оси инструмента, то одна из осей вращения задается на другой оси вращения как показано на рисунке ниже. В этом случае ось вращения, на которой задана вторая ось вращения, называется ведущей осью.


      Оси A и B (ось инструмента — ось Z; ось B — ведущая) Центр вращения

      Направление оси инструмента

      Заготовка

      Оси A и B (ось инструмента — ось Z; ось A) Центр вращения

      Направление оси инструмента

      Заготовка

      Пример настройки параметров, определяющей конфигурацию станка

      Направление оси инструмента Ось Z Конфигурация осей: W, X, Y, Z, A и B

      Оси вращения: Ось A (вращение вокруг оси X) и ось B

      (вращение вокруг оси Y) Ведущая ось: Ось А

      Номер параметра

      Данные

      № 19655

      X

      Y

      Z

      W

      A

      B

      0

      0

      0

      0

      1

      2

      № 19656

      3

      № 19657

      5

      7 №6 №5 №4 №3 №2 №1 №0

      ETH

      SVC

      SPR

      19665

      ETH

      SVC

      SPR

      [Тип ввода] Ввод параметров [Тип данных] Бит пути

      №4 SPR Управляемая точка смещается:

      0: Автоматическим вычислением.

      1: При помощи параметра № 19667.


      Первая ось вращения инструмента

      Первая ось вращения инструмента

      Первая ось вращения инструмента

      F

      F

      F

      Вторая ось

      вращения инструмента

      Вторая ось

      вращения инструмента

      Вторая ось

      вращения инструмента

      E

      E

      E

      D

      D

      D

      Смещение на длину инструмента

      Смещение на длину инструмента

      Смещение на длину инструмента

      Центр инструмента

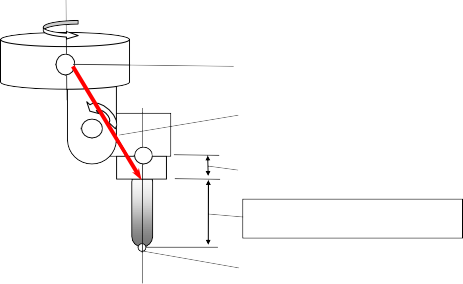

      Смещение держателя инструмента

      Вектор сдвига точки управления

      Точка управления

      Сдвиг точки управления

      Бит 5 (SVC)

      параметра

      № 19665

      Бит 4 (SPR)

      параметра

      № 19665

      Смещение управляемой точки

      0

      -

      Смещение не выполняется, поскольку не задано стандартным образом.

      1

      0

      Управляемая точка смещается по результатам следующего автоматического расчета:

      - (Вектор коррекции пересечения между осью инструмента и первой осью вращения инструмента + вектор коррекции пересечения между второй и первой осями вращения инструмента + коррекция на резцедержатель

      (параметр № 19666))

      (См. рисунок ниже.)

      1

      1

      Управляемая точка смещается.

      В качестве вектора смещения используется вектор, заданный в параметре№ 19667.

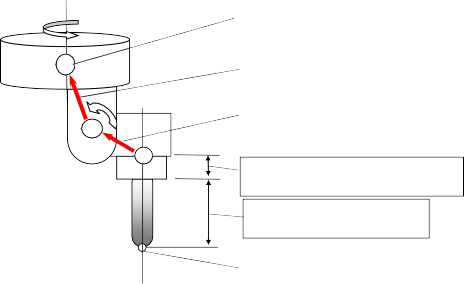

      [Вектор смещения управляемой точки при автоматическом вычислении]

      №5 SVC Управляемая точка:

      0: Не смещается.

      1: Смещается.

      Способ смещения определяется битом 4 (SPR) параметра

      № 19665.

      ПРИМЕЧАНИЕ

      Если станок не имеет оси вращения инструмента

      (если параметр № 19680, определяющий тип вращения стола, равен 12), то управляемая точка не смещается независимо от настройки данного параметра.


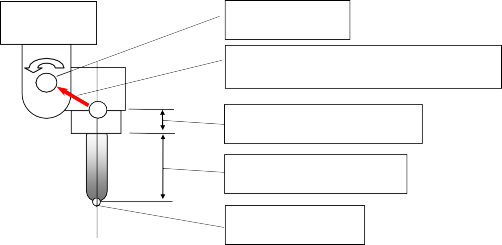

      №7 ETH Функция коррекции на резцедержатель при коррекции на длину инструмента:

      0: Откл.

      1: Вкл.

      19666

      Величина коррекции на резцедержатель

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] мм, дюйм (единица станка)

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Задает величина коррекции (на резцедержатель) на станке из управляемой точки в позицию прикрепления инструмента при коррекции на длину инструмента (после ввода G53.1 в режиме индексации наклонной рабочей плоскости). При этом при коррекции на длину инструмента (не в режиме индексация наклонной рабочей плоскости) смещение на резцедержатель можно включить или отключить битом 7 (ETH) параметра

      № 19665.

      ПРИМЕЧАНИЕ

      Задайте значение радиуса.

      19667

      Вектор смещения управляемой точки

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число оси [Единица данных] мм, дюйм (единица станка)

      [Минимальная единица данных] Зависит от системы приращений используемых осей [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Задает вектор смещения для управляемой точки. Данное значение действительно, если бит 5 (SVC) параметра № 19665 равен 1, а бит 4 (SPR) параметра№ 19665 равен 1.

      ПРИМЕЧАНИЕ

      Задайте значение радиуса.

      19680

      Тип механического блока

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до 21

      Задает тип механического блока.


      Оси вращения стола

      Оси вращения стола

      Оси вращения стола

      Первая ось вращения (ведущая)

      Первая ось вращения (ведущая)

      Первая ось вращения (ведущая)

      Вторая ось вращения (вспом.)

      Оси вращения инструмента

      Параметр

      № 19680

      Тип механического блока

      Управляемая ось вращением

      Задатчик и исполнитель

      0

      Механизм без оси вращения

      2

      Блок с вращением инструмента

      Две оси вращения инструмента

      Первая ось вращения — ведущая, вторая ось вращения — ведомая.

      12

      Блок с вращением стола

      Две оси вращения стола

      Первая ось вращения — ведущая, вторая ось вращения — ведомая.

      21

      Смешанный тип

      Одна ось вращения инструмента + одна ось вращения стола

      Первая ось вращения — ось вращения инструмента, вторая ось вращения — ось вращения стола.

      Первая ось вращения (ведущая)

      Вторая ось вращения (вспом.)

      ПРИМЕЧАНИЕ

      Мнимая ось также считается управляемой осью вращения.

      <Мнимая ось>

      В некоторых случаях удобно использовать мнимую ось вращения, угол которой равен определенному значению. Например, предположим, что инструмент смонтирован наклонно с помощью приспособления. В таком случае ось вращения гипотетически считается мнимой осью. Биты 0 (IA1) и 1 (IA2) параметра № 19696 определяют, является ли соответствующая ось вращения обычной осью вращения или мнимой осью.

      19681

      Номер управляемой оси у первой оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] От 0 до числа управляемых осей

      Задает номер управляемой оси у первой оси вращения.

      Для мнимой оси (если бит 0 (IA1) параметра № 19696 равен 1) задайте 0.

      [Пример] Предположим, что конфигурация осей траектории 1 имеет вид X, Y, Z, B, C, а конфигурация осей траектории 2 — X, Z, C, Y, B; тогда задайте параметру значение 5 на траектории 1 и значение 3 на траектории 2, если C — первая ось вращения на обеих траекториях.


      19682

      Направление первой оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до 3

      Задает направление первой оси вращения. 1: По оси Х

      2: По оси Y

      Z

      3

      2

      Y

      1

      X

      Параметр ном. 19682

      3: По оси Z

      19684

      Направление вращения первой оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до 1

      Задает направление, в котором первая ось совершает механическое вращение, когда выдается команда положительного перемещения.

      0: Направление по часовой стрелке при взгляде от отрицательного к положительному направлению оси, заданной в параметре № 19682 (правое вращение)

      1: Направление против часовой стрелки при взгляде от отрицательного к положительному направлению оси, заданной в параметре № 19682 (левое вращение)

      На оси вращения инструмента обычно задается 0, а на оси вращения стола задается 1.

      19685

      Угол поворота, когда первая ось вращения является мнимой

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Задает угол поворота, если первая ось вращения мнимая (бит 0 (IA1) параметра № 19696 равен 1).


      19686

      Номер управляемой оси у второй оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] От 0 до числа управляемых осей

      Задает номер управляемой оси у второй оси вращения.

      Для мнимой оси (если бит 1 (IA2) параметра № 19696 равен 1) задайте 0.

      [Пример] Предположим, что конфигурация осей траектории 1 имеет вид X, Y, Z, B, C, а конфигурация осей траектории 2 — X, Z, C, Y, B; тогда задайте параметру значение 4 на траектории 1 и значение 5 на траектории 2, если B — вторая ось вращения на обеих траекториях.

      19687

      Направление второй оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до 3

      Задает направление второй оси вращения. 1: По оси Х

      2: По оси Y

      3: По оси Z

      Если вторая ось вращения ведомая, то следует задать направление, когда ведущая ось установлена на 0 градусов.

      19689

      Направление вращения второй оси вращения

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до 1

      Задает направление, в котором вторая ось совершает механическое вращение, когда выдается команда положительного перемещения.

      0: Направление по часовой стрелке при взгляде от отрицательного к положительному направлению оси, заданной в параметре № 19687 (правое вращение)

      1: Направление против часовой стрелки при взгляде от отрицательного к положительному направлению оси, заданной в параметре № 19687 (левое вращение)

      На оси вращения инструмента обычно задается 0, а на оси вращения стола задается 1.

      19690

      Угол поворота, когда вторая ось вращения является мнимой

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Задает угол поворота, если вторая ось вращения мнимая (бит 1 (IA2) параметра № 19696 равен 1).


      №7 №6 №5 №4 №3 №2 №1 №0

      IA2

      IA1

      19696

      IA2

      IA1

      [Тип ввода] Ввод параметров [Тип данных] Бит пути

      №0 IA1 0: Первая ось вращения — обычная ось вращения.

      1: Первая ось вращения — мнимая ось.

      Если IA1 имеет значение 1, задайте 0 в качестве номера управляемой оси у первой оси вращения (параметр № 19681).

      Также настройте параметры с 19682 по 19685 с учетом наличия оси вращения.

      №1 IA2 0: Вторая ось вращения — обычная ось вращения.

      1: Вторая ось вращения — мнимая ось.

      Если IA2 имеет значение 1, задайте 0 в качестве номера управляемой оси у второй оси вращения (параметр № 19686).

      Также настройте параметры с 19687 по 19690 с учетом наличия оси вращения.

      19697

      Направление исходной оси инструмента

      [Тип ввода] Ввод параметров [Тип данных] Байт траектории

      [Действительный диапазон данных] от 0 до 3

      Задает направление оси инструмента в системе координат станка, если все оси вращения для управления инструментом находятся под углом 0 градусов. Также задает направление оси инструмента в системе координат станка в механизме, у которого имеются только оси вращения для управления столом (без осей вращения для управления инструментом).

      1: Положительное направление по оси X 2: Положительное направление по оси Y 3: Положительное направление по оси Z

      Если направление исходной оси инструмента не является направлением оси X-, Y- или Z-, задайте исходное направление в данном параметре, затем задайте соответствующие углы в качестве исходного угла RA и исходного угла RB

      (параметры № 19698 и 19699).


      Направление оси инструмента — положительное направление оси Z. Z

      Y

      Направление оси инструмента — положительное направление оси Y.

      X

      Направление оси инструмента — положительное направление оси Х.

      Направление исходной оси инструмента

      19698

      Угол наклона направления исходной оси инструмента (исходный угол RA)

      19699

      Угол наклона направления исходной оси инструмента (исходный угол RB)

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999)

      Если направление исходной оси инструмента (параметр № 19697) равно 1, то ось инструмента наклонена на RA градусов по оси Z от положительного направления оси X к положительному направлению оси Y, и ось инструмента наклонена на RB градусов по оси X от положительного направления оси Y к положительному направлению оси Z.

      Если направление исходной оси инструмента (параметр № 19697) равно 2, то ось инструмента наклонена на RA градусов по оси X от положительного направления оси Y к положительному направлению оси Z, и ось инструмента наклонена на RB градусов по оси Y от положительного направления оси Z к положительному направлению оси X.

      Если направление исходной оси инструмента (параметр № 19697) равно 3, то ось инструмента наклонена на RA градусов по оси Y от положительного направления оси Z к положительному направлению оси X, и ось инструмента наклонена на RB градусов по оси Z от положительного направления оси X к положительному направлению оси Y.


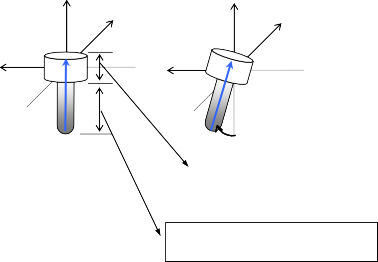

      Направление оси инструмента, если направление исходной оси инструмента — ось Z

      Y

      Z

      X

      Y

      Z

      X

      Y

      RA

      Смещение держателя инструмента

      Смещение на длину инструмента

      Z

      Rb

      X

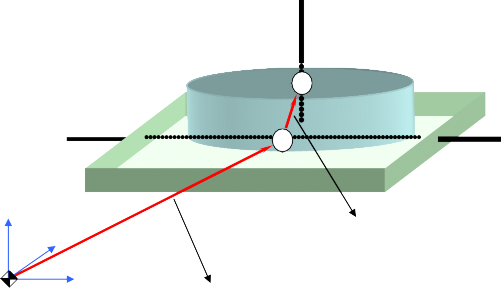

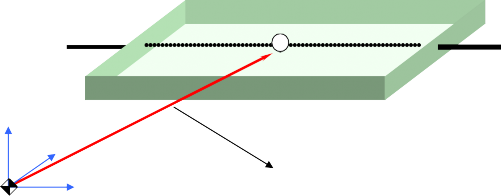

      19700

      Позиция поворотного стола (ось X из трех основных осей)

      19701

      Позиция поворотного стола (ось Y из трех основных осей)

      19702

      Позиция поворотного стола (ось Z из трех основных осей)

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] мм, дюйм (единица станка)

      [Минимальная единица данных] Зависит от системы приращений используемых осей [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      Позиция поворотного стола

      Позиция поворотного стола

      Позиция поворотного стола

      A

      A

      A

      Первая ось вращения стола

      Первая ось вращения стола

      Первая ось вращения стола

      Z

      Z

      Z

      Y

      Y

      Y

      X

      X

      X

      Позиция поворотного стола

      (в системе приращений IS-B от -999999,999 до +999999,999) Настройте данные параметры, если параметр № 19680 равен 12 или 21. Вектор от начала системы координат станка до точки A на первой оси вращения стола задается как позиция поворотного стола в системе координат станка.


      ПРИМЕЧАНИЕ

      В качестве точки A задайте позицию, которую легко замерить на первой оси вращения стола.

      Задайте значение радиуса.

      Если поворотный стол перемещается по оси X, Y или Z, или по всем этим осям, задайте позицию поворотного стола, когда координаты станка по осям X, Y и Z установлены на 0.

      19703

      Вектор коррекции пересечения второй и первой осей вращения стола (ось X из основных трех осей)

      19704

      Вектор коррекции пересечения второй и первой осей вращения стола (ось Y из основных трех осей)

      19705

      Вектор коррекции пересечения второй и первой осей вращения стола (ось Z из основных трех осей)

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] мм, дюйм (единица станка)

      [Минимальная единица данных] Зависит от системы приращений используемых осей [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      Вторая ось вращения стола

      B

      A

      Первая ось вращения стола

      Z

      Y

      X

      Позиция поворотного стола

      Пересечение вектора смещения между первой и второй осями вращения стола

      Если оси вращения стола не пересекаются

      (в системе приращений IS-B от -999999,999 до +999999,999) Задайте данные параметры, если первая ось вращения и вторая ось вращения стола не пересекаются. Данные параметры действительны, если параметр № 19680 равен 12. Если все оси вращения для управления столом установлены на 0 градусов, то вектор из точки A в точку B на второй оси вращения стола задается как вектор коррекции пересечения в системе координат станка.


      ПРИМЕЧАНИЕ

      В качестве точки B задайте позицию, которую легко замерить на второй оси вращения стола.

      Задайте значение радиуса.

      19709

      Вектор коррекции пересечения оси инструмента и оси вращения инструмента (ось X из трех основных осей)

      19710

      Вектор коррекции пересечения оси инструмента и оси вращения инструмента (ось Y из трех основных осей)

      19711

      Вектор коррекции пересечения оси инструмента и оси вращения инструмента (ось Z из трех основных осей)

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] мм, дюйм (единица станка)

      [Минимальная единица данных] Зависит от системы приращений используемых осей [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Задайте данные параметры, если ось инструмента и ось вращения инструмента не пересекаются.

      Данные параметры действительны, если параметр № 19680 равен 2 или 21.

      Если параметр № 19680 равен 21, задайте вектор от точки D на оси инструмента до точки E, определенной на оси вращения инструмента как вектор коррекции пересечения в системе координат станка, если все оси вращения для управления инструментом установлены на 0 градусов.

      Если параметр № 19680 имеет значение 2, задайте вектор от точки D на оси инструмента до точки E, определенной на второй оси вращения инструмента как вектор коррекции пересечения в системе координат станка, если все оси вращения для управления инструментом установлены на 0 градусов.

      Если ось инструмента и ось вращения инструмента не пересекаются

      Ось вращения инструмента

      E

      D

      Точка управления

      Вектор коррекции пересечения между осью инструмента и осью вращения инструмента

      Сдвиг держателя инструмента

      Сдвиг на длину инструмента

      Центр инструмента


      ПРИМЕЧАНИЕ

      Точка D определяется прибавлением коррекции на длину инструмента и коррекции на резцедержатель (параметр

      № 19666) к координате режущей кромки инструмента. В качестве точки E задайте позицию, которую легко замерить. Задайте значение радиуса.

      19712

      Вектор коррекции пересечения второй и первой осей вращения инструмента (ось X из основных трех осей)

      19713

      Вектор коррекции пересечения второй и первой осей вращения инструмента (ось Y из основных трех осей)

      19714

      Вектор коррекции пересечения второй и первой осей вращения инструмента (ось Z из основных трех осей)

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] мм, дюйм (единица станка)

      [Минимальная единица данных] Зависит от системы приращений используемых осей [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Задайте данные параметры, если оси вращения инструмента не пересекаются.

      Данные параметры действительны, если параметр № 19680 равен 2.

      Задайте вектор от точки E на второй оси вращения инструмента до точки F на первой оси вращения инструмента в качестве вектора коррекции пересечения в системе координат станка, если оси вращения для управления инструментов все расположены под углами 0 градусов.


      Первая ось вращения инструмента

      Первая ось вращения инструмента

      Первая ось вращения инструмента

      F

      F

      F

      E

      E

      E

      Вторая ось вращения инструмента

      Вторая ось вращения инструмента

      Вторая ось вращения инструмента

      D

      D

      D

      Смещение держателя инструмента

      Смещение держателя инструмента

      Смещение держателя инструмента

      Сдвиг на длину инструмента

      Сдвиг на длину инструмента

      Сдвиг на длину инструмента

      Центр инструмента

      Пересечение вектора смещения между осью инструмента и второй осью вращения инструмента

      Пересечение вектора смещения между второй и первой осями вращения инструмента

      Точка управления

      Если ось инструмента и ось вращения инструмента не пересекаются

      ПРИМЕЧАНИЕ

      В качестве точки F задайте позицию, которую легко замерить. Задайте значение радиуса.

      19741

      Верхний предел диапазона перемещения первой оси вращения

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Данный параметр задает верхний предел диапазона перемещения первой оси вращения при управлении направлением оси инструмента в режиме индексации наклонной рабочей плоскости (G53.1). Если диапазон перемещения первой оси вращения не задан или на первой оси вращения выполняется полный переворот оси, то данный параметр и параметр № 19742 должны быть равны 0.


      19742

      Нижний предел диапазона перемещения первой оси вращения

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Данный параметр задает нижний предел диапазона перемещения первой оси вращения при управлении направлением оси инструмента в режиме индексации наклонной рабочей плоскости (G53.1). Если диапазон перемещения первой оси вращения не задан или на первой оси вращения выполняется полный переворот оси, то данный параметр и параметр № 19741 должны быть равны 0.

      19743

      Верхний предел диапазона перемещения второй оси вращения

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Данный параметр задает верхний предел диапазона перемещения второй оси вращения при управлении направлением оси инструмента в режиме индексации наклонной рабочей плоскости (G53.1). Если диапазон перемещения второй оси вращения не задан или на второй оси вращения выполняется полный переворот оси, то данный параметр и параметр № 19744 должны быть равны 0.

      19744

      Нижний предел диапазона перемещения второй оси вращения

      [Тип ввода] Ввод параметров

      [Тип данных] Действительное число траектории [Единица данных] Градус

      [Минимальная единица данных] Зависит от системы приращений исходной оси [Действительный диапазон данных] 9 знаков минимальной единицы данных

      (см. таблицу настройки стандартных параметров (A))

      (в системе приращений IS-B от -999999,999 до +999999,999) Данный параметр задает нижний предел диапазона перемещения второй оси вращения при управлении направлением оси инструмента в режиме индексации наклонной рабочей плоскости (G53.1). Если диапазон перемещения второй оси вращения не задан или на второй оси вращения выполняется полный переворот оси, то данный параметр и параметр № 19743 должны быть равны 0.






      < Назад | Содержимое | Далее >
