4.48 ПАРАМЕТРЫ РУЧНОГО ШТУРВАЛА (1 ИЗ 2)

4.48 ПАРАМЕТРЫ РУЧНОГО ШТУРВАЛА (1 ИЗ 2)

№7 №6 №5 №4 №3 №2 №1 №0

[Тип ввода] Ввод параметров [Тип данных] Бит пути

№0 JHD Ручная подача штурвалом в режиме толчковой подачи или подача приращениями при ручной подаче штурвалом:

0: Недействительна.

1: Действительна.

№1 THD В толчковом режиме обучения ручной импульсный генератор: 0: Откл.

1: Вкл.

№3 HCL Очистка отображения величины прерывания штурвалом с помощью дисплейной клавиши [INTRPT CANCEL]:

0: Откл.

1: Вкл.

№5 MPX В режиме ручной подачи штурвалом:

0: Сигналы выбора величины ручной подачи штурвалом MP1 и MP2 <Gn019.4 и Gn019.5> 1-го ручного генератора импульсов являются общими для всех ручных генераторах импульсов.

1: Сигналы выбора величины ручной подачи штурвалом определяются ручным генератором импульсов следующим образом:

1-й Ручной генератор импульсов: MP1, MP2

<Gn019.4, Gn019.5>

2-й Ручной генератор импульсов: MP21, MP22

<Gn087.0, Gn087.1>

3-й Ручной генератор импульсов: MP31, MP32

<Gn087.3, Gn087.4>

4-й Ручной генератор импульсов: MP41, MP42

<Gn087.6, Gn087.7>

5-й Ручной генератор импульсов: MP51, MP52

<Gn380.0, Gn380.1>

№7 №6 №5 №4 №3 №2 №1 №0

[Тип ввода] Ввод параметров [Тип данных] Бит оси

№0 HNGx Направление перемещения оси относительно направления вращения ручного генератора импульсов:

0: Используется то же направление.

1: Используется противоположное направление.

№1 HNAx Если сигнал инверсии направления ручной подачи штурвалом HDN<Gn0347.1> равен 1, то направление перемещения задается для каждой оси с учетом направления вращения ручного генератора импульсов.

0: Направление перемещения оси совпадает с направлением вращения ручного генератора импульсов.

1: Направление перемещения оси противоположно направлению вращения ручного генератора импульсов.

Если направление вращения меняется на обратное с помощью сигнала инверсии направления ручной подачи штурвалом HDN<Gn0347.1>, то направление поворотной оси, полученное с помощью настройки бита 0 (HNGx) параметра № 7102 меняется на противоположное.

№7 №6 №5 №4 №3 №2 №1 №0

[Тип ввода] Ввод параметров [Тип данных] Бит пути

№1 RTH В результате сброса или аварийного останова величина ручного прерывания штурвалом:

0: Не отменяется.

1: Отменяется.

№2 HNT По сравнению с увеличением расстояния перемещения, выбранного с помощью сигналов выбора расстояния перемещения при ручной подаче штурвалом (сигналы подачи приращениями) (MP1, MP2 <Gn019.4, Gn019.5>), увеличение расстояния перемещения при подаче приращениями или ручной подаче штурвалом:

0: Совпадает.

1: Больше в 10 раз.

№3 HIT По сравнению с увеличением расстояния перемещения, выбранного с помощью сигналов выбора расстояния перемещения при ручной подаче штурвалом (сигналы подачи приращениями) (MP1, MP2 <Gn019.4, Gn019.5>), увеличение расстояния перемещения при ручном прерывании штурвалом:

0: Совпадает.

1: Больше в 10 раз.

№7 №6 №5 №4 №3 №2 №1 №0

[Тип ввода] Ввод параметров [Тип данных] Бит

№1 HDX Штурвал для соединения I/O Link: 0: Настраивается автоматически.

1: Настраивается вручную.

№5 LBH Ручная подача штурвалом на I/O Link i с использованием ручного генератора импульсов I/O link:

0: Откл.

1: Вкл.

№6 BHS Если I/O Link i используется с ручным генератором импульсов на хосте, ручная подача штурвалом:

0: Не определяется автоматически. (Ручная подача штурвалом настраивается с помощью параметров с 12330 по 12337.)

1: Определяется автоматически.

№7 №6 №5 №4 №3 №2 №1 №0

[Тип ввода] Ввод параметров [Тип данных] Бит пути

№3 MRI Внутреннее реле (сигнал R) PMC, которое использует его с данными ввода в ручной линейной/круговой интерполяции:

0: Используются с R960 по R979.

1: Используется адрес, который связывает его с параметром

№ 13541.

№4 MRO Внутреннее реле (сигнал R) PMC, которое использует его с данными вывода в ручной линейной/круговой интерполяции:

0: Используются с R980 по R989.

1: Используется адрес, который связывает его с параметром

№ 13542.

№5 HSR Направление вращения ручного генератора импульсов при использовании функции синхронной подачи штурвалом:

0: Используются оба направления.

1: Используется одно направление. Используемое направление выбирается сигналом выбора вращения ручного штурвала HDSR <Gn193.3>.

№7 №6 №5 №4 №3 №2 №1 №0

[Тип ввода] Ввод параметров [Тип данных] Бит

№1 FJH Если бит 0 (JHD) параметра № 7100 равен 1, толчковая подача и ручная подача штурвалом в толчковом режиме или подача приращениями и ручная подача штурвалом в режиме ручной подачи штурвалом:

0: Накладываются. При ручной подаче штурвалом используется ускорение толчкового типа (толчковая подача и ручное ускоренное перемещение), действовавшее непосредственно перед активацией бита.

1: Не накладываются. Возможен выбор приоритета толчковой подачи или подачи приращениями, если они одновременно исполняются с ручной подачей штурвалом. Ручная подача штурвалом отключается на всех осях траектории во время выполнения толчковой подачи или подачи приращениями.

При ручной подачи штурвалом используется ускорение толчкового типа.

[Тип ввода] Ввод параметров [Тип данных] Слово пути

[Действительный диапазон данных] от 1 до 2000

Данный параметр задает увеличение m, когда сигналы выбора перемещения ручной подачей штурвала MP1 <Gn019.4> и MP2

<Gn019.5> равны 0 и 1.

[Тип ввода] Ввод параметров [Тип данных] Слово пути

[Действительный диапазон данных] от 1 до 2000

Данный параметр задает увеличение, когда сигналы выбора перемещения ручной подачей штурвала MP1 <Gn019.4> и MP2

<Gn019.5> равны 1.

[Тип ввода] Ввод параметров

[Тип данных] Траектория, состоящая из 2 слов [Единица данных] Импульс

[Действительный диапазон данных] от 0 до 999999999

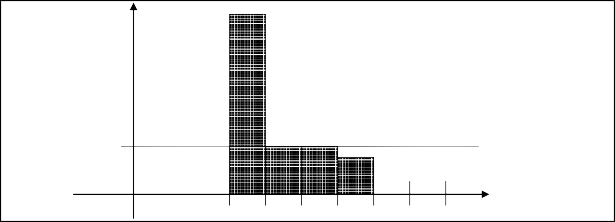

Данный параметр задает количество импульсов ручного генератора импульсов, превышающее скорость ускоренного перемещения, которое можно накапливаться без сброса, если ручная подача штурвалом быстрее, чем скорость ускоренного перемещения.

Количество импульсов, превышающих скорость ускоренного перемещения, можно сохранить в ЧПУ как B. При этом количество импульсов B экспортируется в качестве импульсов C.

n < m: Ограничение задается значением параметра № 7117.
